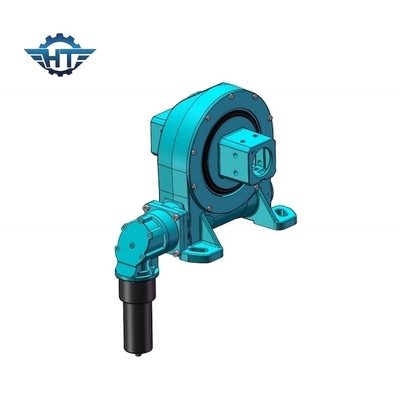

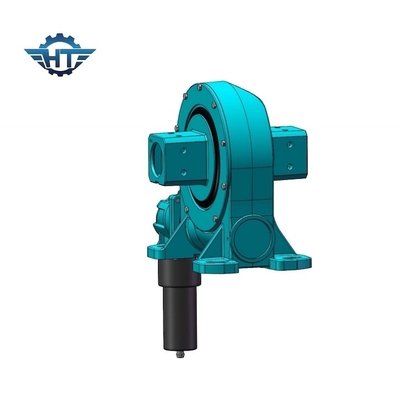

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations
7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations 7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Ampliación de imagen :  7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

descripción
Modelo: VE7 Ratio del engranaje: 57:1
Uso: Centrales eléctricas concentradas Lugar de origen: Changzhou, China
Conductor: Motorreductor planetario 12/24 VDC Certificado: ISO9001, CE
instalación: Vertical Mantenimiento: libre
Color: Por requerimiento Contragolpe: menos de 0,1 grados
Resaltar:

worm drive gearbox

,

worm gear motor

Engranaje de gusano vertical de AXIS de 7 pulgadas el solo mató la impulsión para las estaciones del picovoltio y las centrales eléctricas concentradas



Sola descripción del engranaje de gusano de AXIS



Función

Las impulsiones de la matanza funcionan con la tecnología estándar del gusano, en la cual el gusano en el eje horizontal actúa como el conductor para el engranaje, en general, el eje es conducido por el motor eléctrico del engranaje.



Ratio del engranaje

La rotación del gusano horizontal da vuelta a un engranaje sobre un perpendicular del eje al eje de tornillo. Esta combinación reduce la velocidad del miembro conducido y también multiplica su esfuerzo de torsión; aumentándola proporcional como las disminuciones de la velocidad. El ratio de la velocidad de ejes depende de la relación del número de hilos del gusano al número de dientes en la rueda o el engranaje de gusano.



Gusano del reloj de arena

Nuestras impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje. Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Parámetros



Modelo: VE7 Lugar del origen Changzhou, China
Marca HANGTUO Tipo Incluido
Material 42CrMo, 50Mn Esfuerzo de torsión de la salida 1750 N.m
Inclinación del esfuerzo de torsión del momento 5 K N.m Llevar a cabo el esfuerzo de torsión 9,2 K N.m
Grado axial estático 34 KN Grado radial estático 58 KN
Grado axial dinámico 17 KN Grado radial dinámico 38 KN
Ratio del engranaje 57:1 Eficacia el 40%



Usos



perseguidores solares, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavador s, y elevaciones automotrices.
