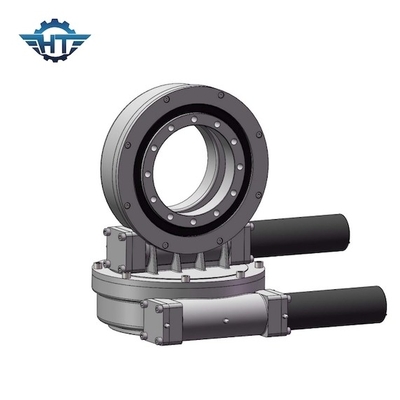

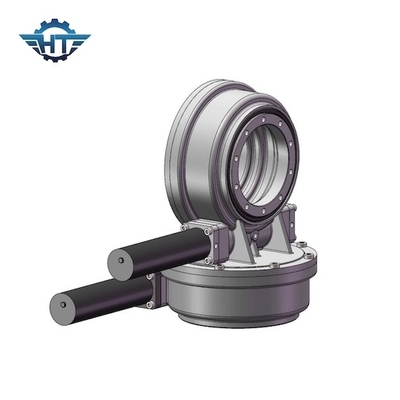

El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar

El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar
El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar

Ampliación de imagen :  El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar

descripción
Material: 50Mn, 42CrMo Modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Inclinación del esfuerzo de torsión: 13200 nanómetro
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

worm gear slew drive

,

slewing ring gear

El alto ratio SDE7 de la transmisión mató la impulsión con el uno mismo que cerraba el engranaje para los perseguidores del calor solar


Descripción de la impulsión de la ciénaga SDE7

En plantas de CSP, especialmente las plantas de la torre CSP, la impulsión de la matanza son el componente de la base del sistema de seguimiento, conduciendo los movimientos del acimut y de la echada de los helióstatos para alcanzar concentrar eficiente del campo del espejo, mejorar el índice de utilización de energía ligera, y aseguran la estación de CSP. de la producción de energía.





Las impulsiones duales de la matanza del eje son perfectas para las situaciones que necesitan girar verticalmente y horizontalmente. Los usos típicos incluyen los platos solares de los perseguidores, del satélite y del radar del eje dual, las máquinas que necesitan mover 360 grados en ambas direcciones.





Changzhou Hangtuo Co. mecánico, ltd es fabricante profesional y el exportador de transporte de la matanza/anillo de la matanza/círculo de la ciénaga, girando las impulsiones/mató la impulsión, que se aplican principalmente en la maquinaria portuaria, maquinaria de mina, maquinaria de soldadura, los vehículos de la construcción, los sistemas de seguimiento solares modulares de los vehículos, solo o dual del eje, y los pequeños sistemas de energía eólica, satélite, antena etc.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Características


1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. envoltura del interior de la impulsión del gusano
3. contacto de diente multi para asegurar la alta carga
4. función de autoretención


Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
