Datos del producto:
|
| Ratio del engranaje: | 31:1 | Material: | Arrabio |
|---|---|---|---|
| Modelo: | SDE3 | Montaje de método: | Reborde |
| Temperatura de funcionamiento: | -40℃~+120℃ | Velocidad de la salida: | <1 RPM |
| Nombre de producto: | Impulsión vertical de la matanza | Nivel de la protección: | IP66 |
| Resaltar: | worm gear slew drive,slewing ring gear |
||

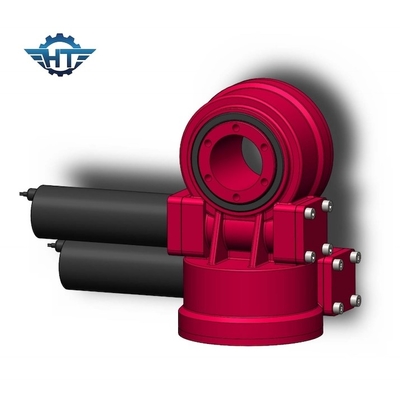

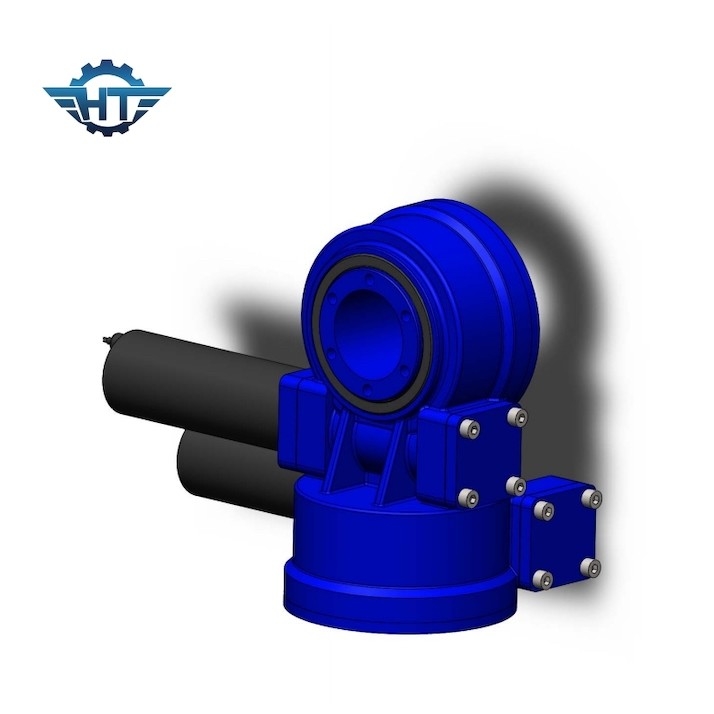

Caja de cambios de la impulsión de la matanza de la alta precisión SDE3 para el sistema de seguimiento solar dual de AXIS
Descripción de la impulsión de la matanza de la alta precisión SDE3
Las impulsiones de la ciénaga se utilizan para la transmisión concurrente de fuerzas axiales y radiales así como transmisión de inclinar momentos. Las impulsiones de la matanza consisten en el gusano del sobre, engranaje que enreda, conductores hidráulicos o eléctricos, y una vivienda totalmente incluida. Todas nuestras series se diseñan con el engranaje de gusano del reloj de arena.
Datos técnicos de la impulsión de la matanza del modelo de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
Uso
Las impulsiones duales de la matanza del eje se utilizan en los perseguidores solares del eje dual, helióstatos, calor de la torre concentraron los generadores, el photovoltaics concentrado (CPV), el generador del plato y la antena de satélite.
1. impulsión de la matanza para el sistema de seguimiento solar del eje dual
2. impulsión de la matanza para el sistema de seguimiento por satélite
3. impulsión de la matanza para el sistema de seguimiento del picovoltio del concentrado
Q&A
1. ¿Cómo puedo elegir?
Especifique por favor el tamaño del diámetro de rueda, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga
Le daremos el mejor coste de envío después de que usted elija los motores convenientes del engranaje
4. ¿Cómo usted envía muestras?
La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
10 sistemas después de que muestras confirmadas
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: dentro de 7days; para los órdenes del lote: en el plazo de 25 días.
