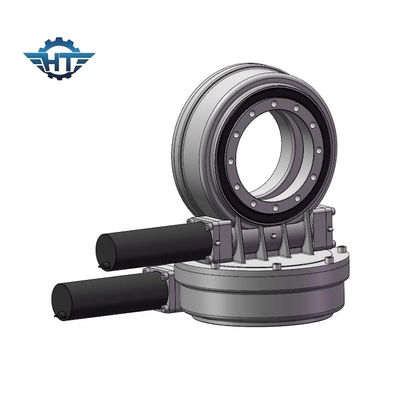

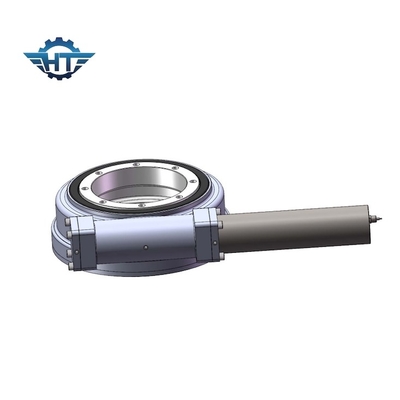

Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar

Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar
Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar

Ampliación de imagen :  Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE12"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar

descripción
material: 50Mn, 42CrMo Número de modelo: SDE12
OEM: Disponible Uso: sistema de seguimiento solar
Grado del IP: IP67 Voltaje entrado: 24V DC
Temperatura de funcionamiento: -20℃ a +120℃ Colocación de exactitud: <0.01°
Resaltar:

slew drive motor

,

worm gear slew drive

Caja de cambios dual de la impulsión de la ciénaga de AXIS NEMA34 de la alta precisión para la carga que lleva a cabo el sistema de seguimiento solar



Descripción de la caja de cambios de la impulsión de la ciénaga NEMA34



Nuestra impulsión de la matanza se acciona con la tecnología del gusano del reloj de arena para el esfuerzo de torsión máximo del engranaje y la rotación más lisa. Los usos típicos de la impulsión de la ciénaga incluyen industria solar, las grúas del camión, las elevaciones del hombre, y equipo para uso general, los accesorios hidráulicos, equipo de la herramienta del aceite, las grúas marinas, los controladores del neumático, el cavador s y las elevaciones automotrices, pero las impulsiones de la ciénaga se utilizan en muchos otros usos que requieren la tenencia de la carga y la capacidad rotatoria. Ofrecemos diversos modelos de la impulsión de la ciénaga con diversas capacidades de carga del momento. Las impulsiones estándar de la ciénaga se caben con una vivienda abierta y un solo eje de autoretención del gusano del reloj de arena. Una vez que la entrada de la fuente de energía se vuelve al neutral, el eje del gusano cerrará la carga en la posición sin requerir ningún sistema de frenado externo.

La impulsión de la ciénaga puede estar con el engranaje de gusano, engranaje de estímulo, engranaje cónico. Y también para el anillo interior de la matanza, puede ser anillo de una sola fila de la matanza de la bola, y también puede ser anillo de la matanza de la bola de la doble-fila. El que está con doble-fila puede tomar mucho más carga. Puede ser elegido dependió de su uso.



Parametrización para la optimización del tratamiento dual de la impulsión de la ciénaga de AXIS



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 5800 10 15 el 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 el 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 el 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 el 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 el 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 el 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 el 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 705



Ventajas



1. Precisión: menos de 0,1 grados

2. De autoretención

3. Grado del IP: IP66

4. Alta precisión para dejar el seguimiento completamente automático del sistema de una manera de una precisión más alta
5. Para alcanzar el aproximadamente 45% más salida de poder que sistema de montaje fijo
6. instalación y dirección fáciles

7. mantenimiento fácil





Impulsión dual de la ciénaga de AXIS

El uso más común de la impulsión de la matanza para las impulsiones duales de la matanza del eje es perseguidores solares del eje dual. El sistema de seguimiento dual del eje es una clase de unidad de poder que puede guardar el panel solar el hacer frente del sol en cualquier momento y hacer que la luz solar irradia el panel solar verticalmente en cualquier momento. La impulsión dual del anillo de la ciénaga del eje puede mejorar la precisión de seguimiento y la eficacia de la producción de energía que significa la impulsión dual de la ciénaga del eje puede crear una solución eficiente y confiable en una sola impulsión. El eje dual mató las impulsiones para CPV se puede montar horizontalmente, verticalmente, o en una combinación de hachas múltiples.



¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?



Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.



Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:



1. el uso

2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.

3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.



4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.

5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
