Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | Tipo: | Eje dual |
| Uso: | energía solar | Servicio del OEM: | Disponible |
| Lugar del origen: | Changzhou, China | Conductor: | motores 24vdc |
| Resaltar: | slew drive motor,slewing ring gear |
||

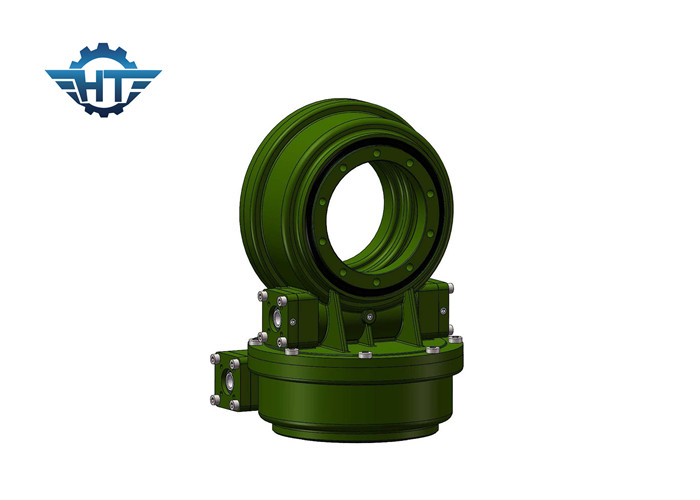

Impulsión dual de la matanza de AXIS del material de SDE9 cuarto de galón con los motores planetarios eléctricos 24VDC
Descripción dual de la impulsión de la matanza de AXIS
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje, o en hachas múltiples junta. Las impulsiones de la matanza son hechas fabricando el engranaje, los transportes, los sellos, la vivienda, el motor y otros componentes auxiliares y la junta de ellos en una caja de cambios de Únished. La impulsión de la matanza se aplica extensamente en los remolques modulares, grúas, equipo del gancho agarrador de la madera, plataforma de trabajo aérea, sistemas de energía eólica solartracking de los sistemas, la impulsión de la matanza del etc. es conveniente para las áreas de la alto-latitud y el eÜciency de la producción de energía será aumentado sobre los 35%, que signiÚcantly mejoran el effciency del sistema de la generación de energía solar. Para el sistema de seguimiento solar horizontal de solo-AXIS, el eje principal del panel solar ajustará el ángulo para seguir exacto el ángulo de la declinación. Esta clase de impulsión de la matanza se solicita solamente área baja de las latitudes. Adoptando el transporte de la matanza como su componente de la base, la impulsión de la matanza puede llevar la fuerza axial, fuerza radial y de la inclinación momento simultáneamente. La impulsión de la matanza se aplica extensamente en sistemas de seguimiento solares. El sistema de seguimiento solar se divide en sistema de seguimiento solar horizontal de solo-AXIS, el perseguidor inclinado de solo-AXIS y el sistema de seguimiento solar del eje dual. Las impulsiones de la matanza que se utilizan en sistemas de seguimiento solares son principalmente solo eje (serie del SE), eje dual (serie de SDE) y tipo vertical (serie de VE). Y los modelos usados mas comunes son SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?
Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.
Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:
1. el uso
2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.
3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.
4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.
5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
