Datos del producto:
|
| Modelo: | 5 pulgadas | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Eficacia: | el 40% | Uso: | Perseguidores solares duales de AXIS |
| Lugar del origen: | Changzhou, China | Nivel de ruidos: | ≤60dB |
| Temperatura de funcionamiento: | -20℃~+120℃ | Voltaje de salida: | 24V |
| Resaltar: | slew drive motor,slewing ring gear |
||

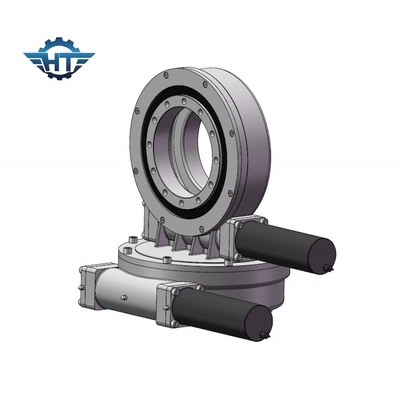

Caja de cambios de la impulsión de la ciénaga de SDE, pequeño contragolpe con la nema para la planta solar y antena de satélite
Descripción de la caja de cambios de la impulsión de la ciénaga de SDE
impulsión de la matanza de Dual-AXIS que diseña con la impulsión con dos ejes al mismo tiempo. Es el más entrar en contacto con del diente y esfuerzo de torsión doble de la salida que la impulsión de la matanza de la serie del SE. Este producto tiene una larga historia, tecnología de proceso ha sido muy maduro ahora.
Modelo Performance Parameters de SDE
| Modelo Performance Parameters de SDE | ||||||||||
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 157 kilogramos |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 682 kilogramos |
Ventajas
1. un mejor funcionamiento protector
2. El sello de aceite puede prevenir la grasa que se escapa con eficacia
3. El sello de aceite del marco guarda forma y la tensión y garantiza el funcionamiento continuo y eficaz de la partición de la transmisión.
4. El sello de aceite es arriba de calor-resistencia y de desgaste-resistencia de funcionamiento.
