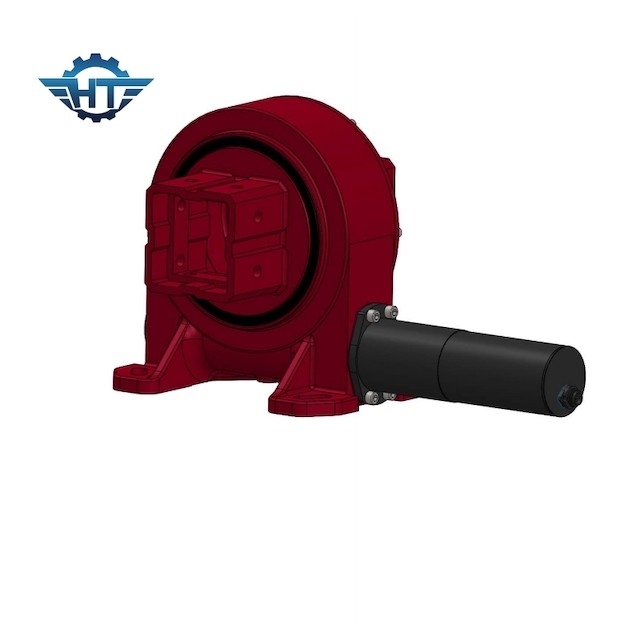

Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga

Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga
Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga

Ampliación de imagen :  Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 300~456/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Motor hidráulico horizontal vertical del solo paso 24V de la impulsión de la ciénaga

descripción
Franqueza: Cerrado Modelo: SDE7”
Ratio del engranaje: 57:1 Forma de la transmisión: Engranaje de gusano
Seguimiento de la precisión: 0,15 grados Paso: solo paso
Eficacia: el 40% Color estándar: Gris de plata
Resaltar:

Impulsión hidráulica horizontal vertical de la ciénaga

,

motor impulsor del gusano del motor 24V

,

Mató el motor impulsor 24V

Engranaje de la matanza del gusano y de la rueda de gusano, vertical y seguimiento horizontal para los perseguidores del picovoltio



Descripción del engranaje de la matanza



La impulsión de la matanza se compone de envuelve el gusano, el engranaje, el gusano del acuerdo de la casa etc. que las impulsiones rotatorias son caracterizadas por su densidad de poder más elevado. Los dientes de engranaje de gusano aseguran la transmisión del esfuerzo de torsión al anillo de la matanza. Este diseño es especialmente conveniente para los usos que requieren el alto esfuerzo de torsión y el espacio limitado de la instalación, tal como direcciones en chasis de la grúa, otros vehículos pesados, grúas cargadas o máquinas agrícolas. Pueden ser también una solución perfecta en diversas formas de sistema de seguimiento solar.





Nombre de producto Impulsión de la matanza SDE7
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor 12V/24V; Motor de pasos; Motor sin cepillo
Usos AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar
Característica del uso Sistema de seguimiento solar, maquinaria industrial
Metro cuadrado de la Sistema Solar encima de los paneles solares del tp 30㎡ picovoltio



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Uso



La impulsión de la matanza o el transporte de la matanza es una pieza de rotación que puede llevar la carga de la rotación lenta. Los productos de la serie del SE se utilizan generalmente para la instalación horizontal, y se utilizan en el sistema mecánico tradicional de la producción del campo, de energía de Fresnel en el campo de la luz y del calor, y el solo sistema de seguimiento fotovoltaico de la plano-cuesta. La serie de VE se utiliza generalmente para la instalación vertical, utilizado en sistema de seguimiento fotovoltaico plano de solo-AXIS, sistema de seguimiento fotovoltaico inclinado de solo-AXIS, pequeño tipo sistema termal solar de la ranura, la serie de SDE se utiliza generalmente para los usos que giran en direcciones horizontales y verticales, tales como sistema termal solar de los sistemas de la torre, sistema de seguimiento solar del eje dual.
