Datos del producto:
|
| Modelo no.: | 17 pulgadas que giran el engranaje | Materia prima: | 50Mn, 42CrMo |
|---|---|---|---|
| Franqueza: | Cerrado | Peso: | 320 kilogramos |
| Ratio: | 102:1 | Uso: | Sistema de seguimiento solar |
| MOQ: | Una pieza | Manera de envío: | por el mar, aire, expreso, tren |
| Resaltar: | Impulsión dual de la ciénaga de AXIS del engranaje de gusano,AXIS dual mató la impulsión 17 pulgadas,El engranaje de gusano mató la impulsión 17 pulgadas |
||

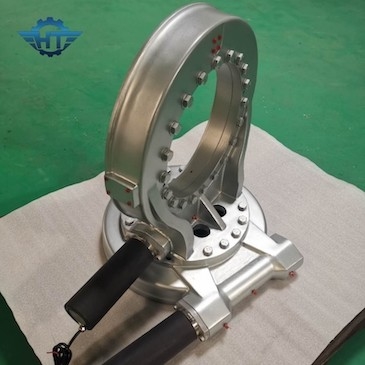

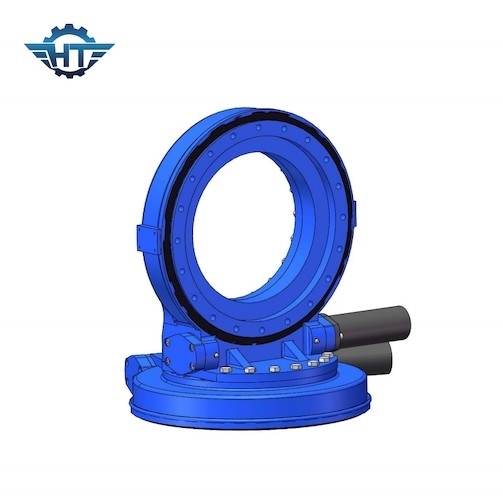

Impulsión dual del engranaje de la matanza de AXIS del engranaje de gusano con el motor eléctrico para el sistema de seguimiento solar
Descripción de la impulsión del engranaje de la matanza
Una impulsión de la matanza es una caja de cambios que puede soportar con seguridad cargas radiales y axiales al mismo tiempo y transmitir el esfuerzo de torsión giratorio de poca velocidad. La rotación puede estar en un solo eje o en las hachas múltiples. La impulsión de la matanza está montada de los engranajes, los gusanos, los sellos, las viviendas, y los motores y otros componentes auxiliares. El tipo incluido de impulsión de la matanza se utiliza generalmente en sistema de seguimiento solar porque necesita ser utilizado al aire libre por lo menos 25 años coloca vida. Podemos también elegir un motor eléctrico conveniente o el motor hidráulico según sus requisitos técnicos.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Características
1. rotación a la derecha y a la izquierda
2. Grado de la protección IP66 para prevenir el agua y el polvo
3. Los tipos del SE, de VE y de SDE de impulsiones de la matanza cumplen el requisito de diversos usos.
Impulsiones verticales de la matanza del eje de VE las solas se aplican sobre todo en el sistema de seguimiento solar, poder concertrated parabólico, mientras que aixs horizontales del SE los solos que giran impulsiones se aplican en sistema de seguimiento, maquinaria de construcción y turbinas de viento solares. Las impulsiones duales de la matanza del eje de SDE se utilizan en platos del picovoltio, de CSP, de CPV, de la antena de satélite y de Stirling.
