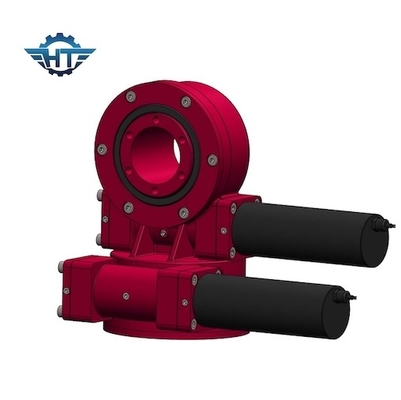

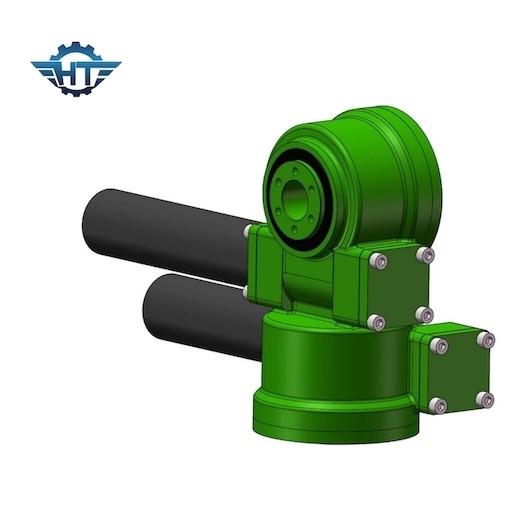

La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento

La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento
La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento

Ampliación de imagen :  La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE12"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 500~1600/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

La ciénaga del engranaje de gusano IP66 conduce el alto sistema del helióstato CSP de la exactitud de seguimiento

descripción
Material: 50Mn, 42CrMo Servicio del OEM: Disponible
Peso: 160 kilogramos Característica: Engranaje autoblocante
Sitio de la instalación: Techo y Campo Instale: Instalación rápida
Paquete del transporte: caja estándar de la madera contrachapada plazo de ejecución: en existencia
Resaltar:

Impulsión de la ciénaga del engranaje de gusano IP66

,

Impulsión de la ciénaga del engranaje de gusano del helióstato CSP

,

Motor impulsor de la ciénaga del helióstato CSP

El engranaje de gusano IP66 mató la impulsión para las altas centrales eléctricas del helióstato CSP de la exactitud de seguimiento



Descripción de la impulsión de la ciénaga del engranaje de gusano



La impulsión de la matanza ayuda a optimizar la estructura total del diseño de sistemas, asegurándose de que la estructura total es muy fuerte. Nuestros diseños de la impulsión de la matanza pasan alto análisis de ingeniería de la confiabilidad 3D. Todas las impulsiones de la matanza se tratan con la pintura C4 para asegurar un ciclo de vida de 30 años. Se reduce nuestra impulsión de la matanza tiene un esfuerzo de torsión que comienza bajo, que hace el trabajo más eficiente, la velocidad, y la vida de servicio se amplía grandemente.



Parámetros de SDE12



Uso Sistema de seguimiento solar dual
No. del eje 2
Tamaño 12 pulgadas
Certificación CE, ISO9001
Fecha de expedición 30~45 días
Esfuerzo de torsión de la salida 5800 N.m
Inclinación del esfuerzo de torsión 25000 N.m
Llevar a cabo el esfuerzo de torsión 41000 N.m
Ratio del engranaje 78:1
Vida de servicio 30 años
Nivel de la protección

IP66



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Empaquetado y transporte



Todas las impulsiones de la ciénaga serán embaladas con el caso de madera fumigration-libre.

El transporte del mar de la ayuda, transporte aéreo, transporte del camino, expresa por ejemplo TNT, DHL, UPS, el ccsme, Fedex, el etc para la muestra y el pequeño transporte del cargo.
