Datos del producto:
|
Material: | Arrabio | Modelo: | 3 pulgadas |
---|---|---|---|
RATIO DEL ENGRANAJE: | 31:1 | Eficacia: | el 40% |
Precisión: | menos de 0,1 grados | Conductor: | Motor eléctrico/motor hidráulico/servomotor |
Color: | Por requerimiento | Característica: | La resistencia térmica y la resistencia a la corrosión |
Tipo: | Vertical | Lugar del origen: | Changzhou, China |
Resaltar: | slew drive motor,worm gear slew drive |

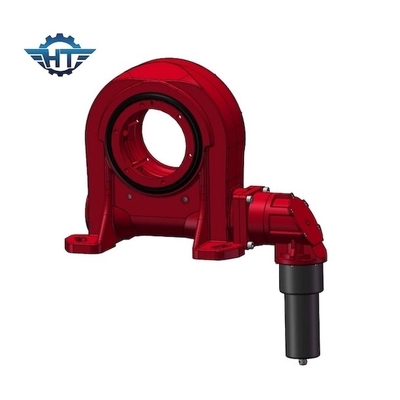

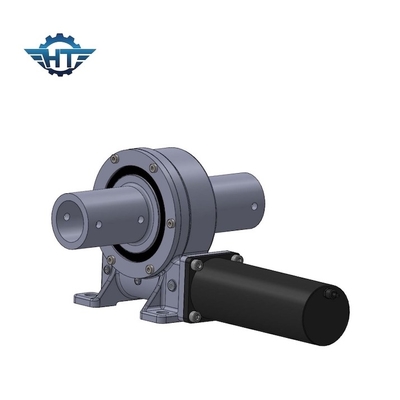

Impulsión de la matanza del contragolpe del engranaje de gusano pequeña con el gusano del reloj de arena para la estación termal del canal
Pequeña descripción de la impulsión de la matanza del contragolpe
Nombre de producto: VE7
Velocidad normal de la salida: 0.03RPM
Esfuerzo de torsión normal de la salida: 7320 N.m
Max Output Torque: 10980 N.m
Inclinación del esfuerzo de torsión del momento: 8 kN.m
Llevar a cabo el esfuerzo de torsión: 39 kN.m
Carga axial estática: kN 30
Carga radial estática: kN 100
Ratio de la impulsión de la matanza: 51:1
Liquidación del contragolpe: <=0.15°
IP (clase): 66
Eficacia: el 40%
Temperatura: -40℃ to+120℃
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Alcance de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
