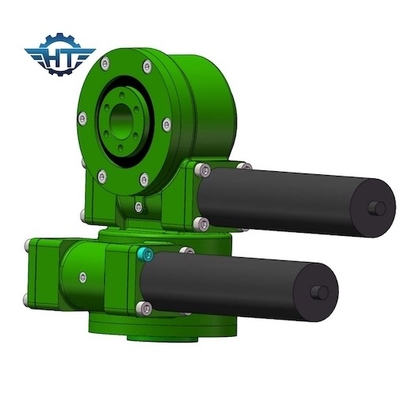

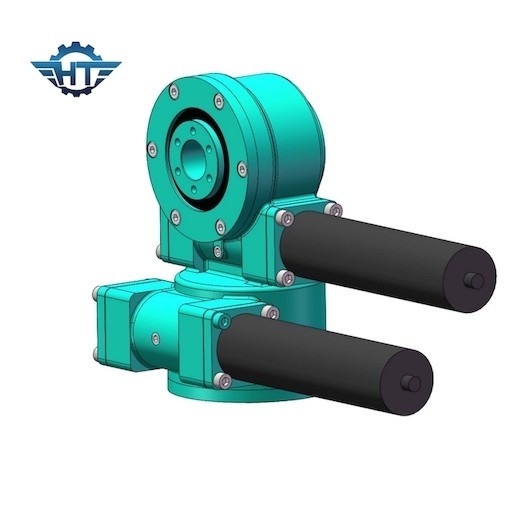

SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar

SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar
SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar

Ampliación de imagen :  SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1600/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

SDE5 AXIS dual mató la impulsión Fresnel que el canal parabólico concentró energía solar

descripción
Modelo no.: Caja de cambios dual del gusano del eje SDE5 Ratio del engranaje: 37:1
Paso: solo paso Franqueza: Cerrado
Uso: Canal parabólico CSP Vida: 30 años
Seguimiento de la precisión: 0,15 grados
Resaltar:

SDE5 se doblan impulsión de la ciénaga de AXIS

,

Impulsión dual parabólica de la ciénaga de Fresnel AXIS

,

Fresnel Ring Drive de matanza parabólico

SDE5 se doblan las impulsiones de la matanza de AXIS para Fresnel, canal parabólico concentraron energía solar



SDE5 se doblan descripción de las impulsiones de la matanza de AXIS



Uso

Sistema de seguimiento solar del eje dual

No. del eje

Dos

Tamaño

5 pulgadas



Certificación

CE, ISO9001

Fecha de producción

3~45 días basados en las cantidades de la orden

Esfuerzo de torsión de la salida

800 N.m

Inclinación del esfuerzo de torsión

6000 N.m

Llevar a cabo el esfuerzo de torsión

9200 N.m

Ratio del engranaje

37:1

Vida de servicio

30 años

Clase de la protección

IP66

De autoretención
Eficacia el 40%
Peso 34 kilogramos



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg


Usos



Puede ser utilizado no solamente para el sistema de seguimiento solar, pero también el plato solar, el picovoltio, CPV, CSP, la turbina de viento y la antena parabólica. Se diseñan para la larga vida, trabajando en las condiciones duras del ambiente, los diversos tamaños disponibles, incluyendo modificado para requisitos particulares, fáciles a la instalación y a la garantía del producto.
