Datos del producto:
|
Material: | 42CrMo, CUARTO DE GALÓN | Garantía: | 5 años |
---|---|---|---|
Servicio del OEM: | Disponible | Gire la dirección: | Cualquier dirección |
Color: | Gris de plata | Sitio de la instalación: | Techo y Campo |
Característica: | Instalación rápida | Tiempo de producción: | muestra en existencia |
Resaltar: | Impulsión dual de la ciénaga de AXIS del motor de pasos,AXIS dual mató la impulsión 14 pulgadas,14 pulgadas de impulsión solar de la ciénaga |

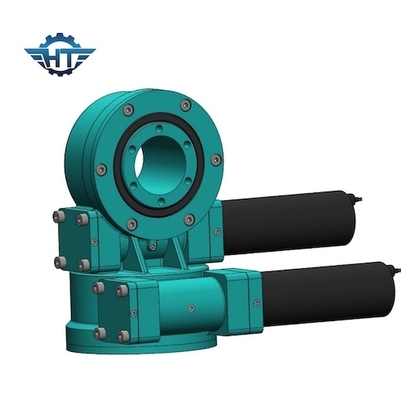

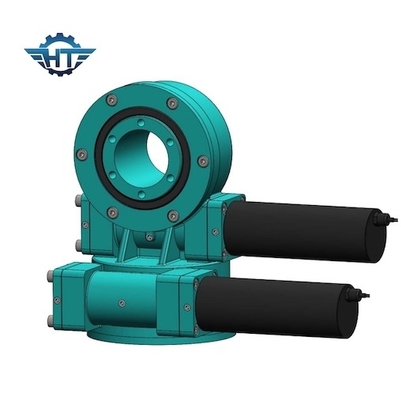

Caja de cambios dual de la matanza del gusano de AXIS con los motores de pasos para la energía solar concentrada torre
Descripción de la caja de cambios de la matanza del gusano
Hay dos tipos de sistemas de seguimiento del sol, de solo eje y de sistemas de seguimiento duales del sol del eje. Utilizamos generalmente impulsiones verticales u horizontales de la matanza de solo-AXIS en sistemas de seguimiento de solo-AXIS, e impulsiones de la matanza de dual-AXIS en sistemas de seguimiento solares de dual-AXIS. De vez en cuando, dos impulsiones de la matanza de solo-AXIS se pueden también aplicar a un sistema de sol-seguimiento de dual-AXIS. El perseguidor de solo-AXIS tiene un eje de rotación libre, y el perseguidor de dual-AXIS puede alcanzar la libre circulación del Este al Oeste y del norte al oeste.
Parámetros de Slewing Drive Performance del modelo de SDE
Modelo Performance Parameters de SDE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Uso
Sistema de seguimiento solar del eje dual
La impulsión dual de la matanza del eje está instalada generalmente en el sistema de seguimiento solar del eje dual. El sistema de seguimiento solar de la impulsión de la matanza puede completamente automático siguiendo el sol de una manera de una precisión más alta, cerca del 40% más poder que sistema de montaje fijo. El mecanismo de bloqueo del uno mismo puede mejorar el factor de seguridad del sistema de seguimiento del sol. Puede adaptarse para instalar en las diversas clases de área del terreno. Su instalación es dirección rápida y simple y fácil. Consume energía baja y es fácil mantener.
