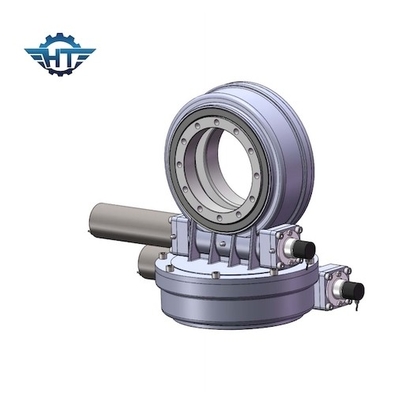

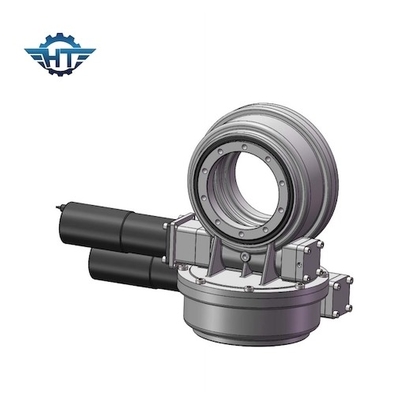

La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje

La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje
La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje

Ampliación de imagen :  La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 398~456/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

La alta tenencia aprieta el gusano dual de la impulsión de la ciénaga de AXIS para el sistema de seguimiento solar con el motor del engranaje

descripción
Material: Cuarto de galón modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Inclinación del esfuerzo de torsión: 13200 nanómetro
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

La alta tenencia aprieta la impulsión solar de la ciénaga

,

2000 impulsiones solares de la ciénaga del gusano del nanómetro

,

Impulsión solar de la ciénaga del motor del engranaje

Alta impulsión de la matanza de la impulsión del gusano del esfuerzo de torsión que se sostiene para el sistema de seguimiento solar con el motor del engranaje



Descripción de la impulsión de la matanza de la impulsión del gusano



Para un sistema de seguimiento solar del eje dual, sobre la base de la estructura del soporte del differenct, tres tipos de soluciones de las impulsiones de la ciénaga podían ser aplicados:



1. utilice dos (tipo del SE) solas impulsiones horizontales de la ciénaga del eje.



2. utilice uno horizontal (tipo del SE) y otra vertical (tipo de VE).

3. utilice una impulsión dual de la ciénaga del eje.



Todas esas soluciones pueden alcanzar el seguimiento del sol verticalmente y horizontalmente, que significa el seguimiento del sol todo el tiempo con luz del sol directa.



Parámetros duales de la impulsión de la ciénaga de AXIS



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 5800 10 15 el 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 el 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 el 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 el 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 el 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 el 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 el 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 705



Mató las impulsiones aplicadas en el perseguidor solar dual de AXIS



Nombre de producto SDE7 mató impulsiones
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor de 12/24/48 VDC; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; CPV/HCPV; Plato solar; Torre solar
Característica del uso Sistema de seguimiento solar, Machiner industrial
Cuadrado recomendado del panel 30 metros cuadrados



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
