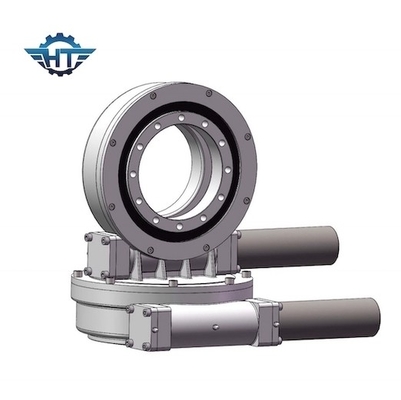

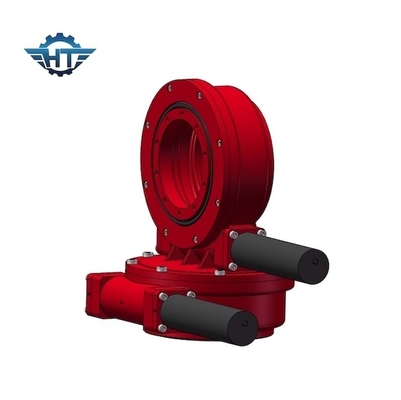

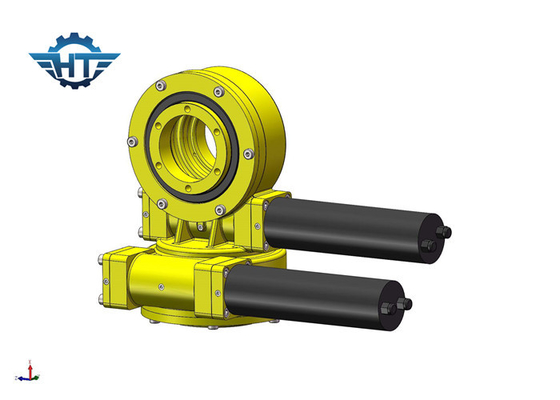

SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers

SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers
SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers

Ampliación de imagen :  SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

SDE5 Dual Axis Slew Drive IP66 Enclosed Housing For Outdoor Dual Axis Solar Trackers

descripción
Modelo: 5 pulgadas Ratio del engranaje: 37:1
Eficacia: el 40% Tipo: unidad de giro de doble eje
Uso: seguidores solares de doble eje Servicio del OEM: Disponible
Lugar de origen: Changzhou, China Conductor: 12/24vdc motores, motores de pasos
Resaltar:

slewing ring drive

,

worm drive motor

SDE5 que AXIS dual mató la impulsión con IP66 incluyó la vivienda para los perseguidores solares duales al aire libre de AXIS



Descripción dual de la impulsión de la ciénaga de AXIS



Se cabe principalmente con el transporte de la matanza, eje de la vivienda y del gusano, etc.
Tiene las características de la estructura compacta, de bastante esfuerzo de torsión, de la capacidad de poco ruido, buena de la anti-fuerza y del funcionamiento estable y seguro.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Uso



La impulsión de la matanza puede sostener una carga más axial, carga radial y momento de la inclinación. La placa giratoria o el marco gira en el acimut y la elevación conducidos girando la impulsión.

Se utiliza en el excavador de grúas/el camión de trabajo de energía solar/de arriba/la otra máquina.



Ventajas



1. Diseñado con el eje del gusano del reloj de arena que proporciona más contacto de diente y esfuerzo de torsión más alto

2. La vida de servicio es aumentada en el engranaje y la alcantarilla endurece

3. Se prueba el funcionamiento de producto y calidad del producto asegurada.

Hay muchos usos en los cuales la impulsión de la matanza puede ser utilizada, sobre todo porque es perfecta para los usos que requieren carga-sostener poder y fuerza rotatoria del esfuerzo de torsión.
