Datos del producto:
|
| Tipo: | Impulsión de la matanza VE6 | Material: | Cuarto de galón |
|---|---|---|---|
| uso: | Sistema de seguimiento fotovoltaico | Garantía: | 10 años |
| Color: | Cliente requerido | Dentro de límite: | SÍ |
| Motor: | 24V | Característica: | Vida del campo de 30 años |
| Resaltar: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

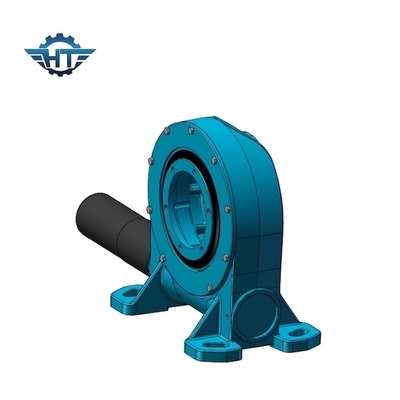

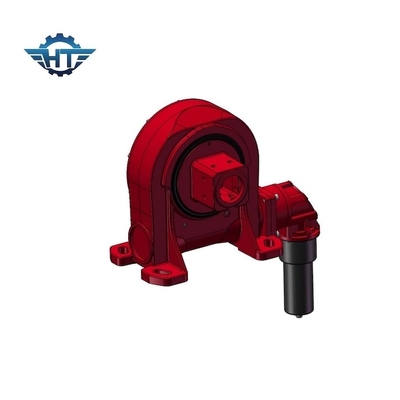

Impulsión de la matanza del tubo del cuadrado VE6 con 24V el motor Slewdrive para el sistema de seguimiento del picovoltio
Descripción cuadrada de la impulsión de la matanza del tubo
Un uno mismo vertical que cierra la impulsión de la matanza del engranaje de gusano, referida comúnmente como impulsión del gusano o girando los transportes, es un completo, listo para instalar el sistema que consiste en el engranaje o transporte del anillo de la matanza, gusano, base, y vivienda totalmente incluida. Puede ser modificado para requisitos particulares con los motores hidráulicos o eléctricos, las cajas de cambios planetarias, los motores de CA, los motores de pasos etc.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Características
1. Grados de la rotación ±60
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. La grasa había sido llenada antes de fábrica
5. Instalación simple y mantenimiento bajo
6. Utilización racional del espacio
7. El engranaje es de autoretención; por lo tanto un freno no es necesario
8. Método fácil y fluido de comenzar y de detención
9. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
