Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | VE6 |
|---|---|---|---|
| RATIO DEL ENGRANAJE: | 51:1 | Esfuerzo de torsión de la salida nominal: | 6120 nm |
| Llevar a cabo el esfuerzo de torsión: | 45000 nanómetro | Inclinación del esfuerzo de torsión: | 5000 nanómetro |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | 6 Inch Solar Slew Drive,IP66 Protection Solar Slew Drive,Solar Trackers Slew Drive |
||

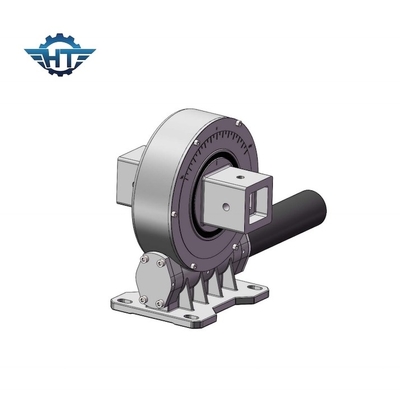

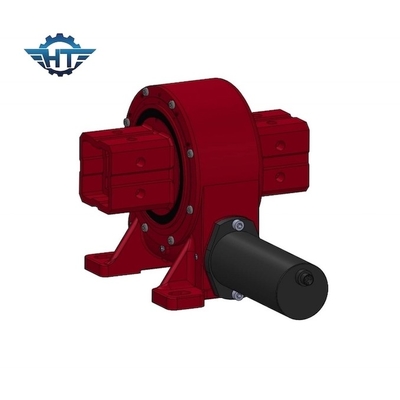

Impulsión solar modificada para requisitos particulares 6 pulgadas del perseguidor del tamaño del tubo con la protección IP66 para el sistema de seguimiento de Sun
Descripción modificada para requisitos particulares de la impulsión de la matanza del tamaño del tubo
Las impulsiones verticales de la ciénaga de 6 pulgadas se montan verticalmente, él se diseñan específicamente para los sistemas de seguimiento solares del solo eje plano que requirieron el seguimiento hacia el sol para del Este al Oeste. La rotación de la impulsión vertical de la ciénaga permite exacto que el mecanismo siga perfectamente. Esta clase de impulsión vertical de la matanza se fabrica usando la última tecnología que incorpora el mecanismo del reloj de arena.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. gama giratoria de 360 grados
3. envoltura del interior de la impulsión del gusano
4. contacto del Multi-diente para asegurar la alta carga
5. función de autoretención
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
