Datos del producto:
|
| Material: | 50Mn, 42CrMo | Número de modelo: | SDE21 |
|---|---|---|---|
| OEM: | disponible | Uso: | torre solar y fotovoltaica concentrada |
| Ratio: | 125 | vivienda cerrada: | Sí |
| Garantía: | 3 años | Tiempo de la vida: | 30 años |
| Método de rotación: | dos direcciones | ||
| Resaltar: | Ciénaga Ring Drive del engranaje de gusano,La planta concentrada torre mató a Ring Drive,Selflock Sde mató a Ring Drive |
||

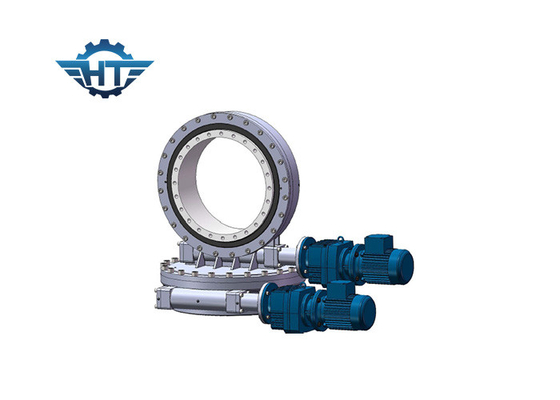

La ciénaga Ring Drive Used For Tower del engranaje de gusano de la serie de la Uno mismo-cerradura SDE concentró la planta y CPV
El eje dual de la precisión de alta resistencia mató la impulsión para el perseguidor solar
En general, impulsión de la matanza del engranaje de la ciénaga usada en la maquinaria portuaria, vehículos de la construcción especial, remolques, todos los tipos de grúas, plataforma de trabajo aérea. Hoy en día, como el pedido global la energía limpia, la impulsión de la matanza es ampliamente utilizada en los sistemas de seguimiento solares, pequeñas turbinas de viento
Hangtuo es completamente equipo con todas las máquinas avanzadas para la fabricación, asamblea, inspección, los procesos de la prueba y limpieza y pintura y las líneas de capa automáticas del poder.
La impulsión de la matanza es la combinación del anillo de la matanza con el shft del gusano del reloj de arena, que proporciona más contacto de diente, esfuerzo de torsión creciente de la impulsión y rotación más lisa.
Características
1. Cargas radiales y axiales, e inclinación de momentos simultáneamente
2. ahorros de espacio en instalaciones
3. capacidad de carga máxima en un diseño compacto
4. vida útil extensa
5. esfuerzo de torsión y carga de alto rendimiento el sostenerse
6. Precisión de seguimiento superior
7. resistencia y aislamiento a la corrosión fuerte eficaces
Lista de piezas dominante
1, conteniendo la base
2, anillo de la matanza
3, alcantarilla
4, sello
5, placa superior
6, conducen (el motor hidráulico de /electronic del motor)
7, adaptador del motor
8, anillo o
9, agujero entrado
10, eje frente al motor
11, casquillo de extremo
12, cubierta
13, codificador
Ventajas
1. Podemos suministrar el diverso tamaño de la impulsión de la matanza.
2. gama del diámetro: 3 pulgadas-----25 pulgadas, gama del peso: 25kg--------705kg
3. diseño y fabricación según necesidades del cliente, impulsión de la matanza del OEM.
4. precio de alta calidad, competitivo, pronta entrega y los mejores servicios.
Estándares
ISO9001: 2008, CE
Parámetros duales de la impulsión de la ciénaga de AXIS
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
