Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | doble eje 21 pulgadas |
|---|---|---|---|
| Llevar a cabo el esfuerzo de torsión: | 89 kNm | Inclinación del esfuerzo de torsión: | 65 kNm |
| Eficacia: | el 40% | Color: | por requerimiento |
| Contragolpe: | menos de 0,1 grados | Uso: | Maquinaria de construcción |
| Resaltar: | small slew drive,worm drive motor |
||

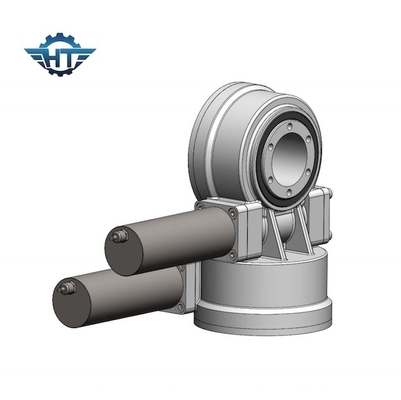

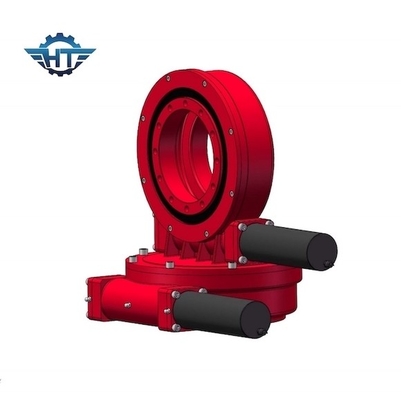

SDE21 el” alto esfuerzo de torsión AXIS dual mató la impulsión para por satélite/el robot/la maquinaria de construcción
Descripción dual por satélite de la impulsión de la ciénaga de AXIS
impulsión de la matanza de Dual-AXIS que diseña con la impulsión con dos ejes al mismo tiempo. Es el más entrar en contacto con del diente y esfuerzo de torsión doble de la salida que la impulsión de la matanza de la serie del SE. Este producto tiene una larga historia, tecnología de proceso ha sido muy maduro ahora.
Características
Opciones del motor del engranaje
Las cajas de cambios eléctricas y planetarias se pueden diseñar según el requisito de cliente. La impulsión de la matanza tiene la ventaja para ahorrar el espacio en instalaciones, capacidad de carga máxima en un diseño compacto, vida útil extensa, costes de mantenimiento reducidos.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Usos
La impulsión dual de la matanza del eje se puede aplicar en sistema de seguimiento solar, plato solar, el picovoltio, CPV, CSP, turbina de viento y antena parabólica.
