Datos del producto:
|
| Material: | 50Mn, 42CrMo, QT | Ratio del engranaje: | 125:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | kNm 16 | Llevar a cabo el esfuerzo de torsión: | 89 kNm |
| Inclinación del esfuerzo de torsión: | 65 kNm | Color estándar: | RAL 9006 |
| Contragolpe: | menos de 0,1 grados | Tipo giratorio: | Eje doble |
| Resaltar: | slewing ring drive,small slew drive |
||

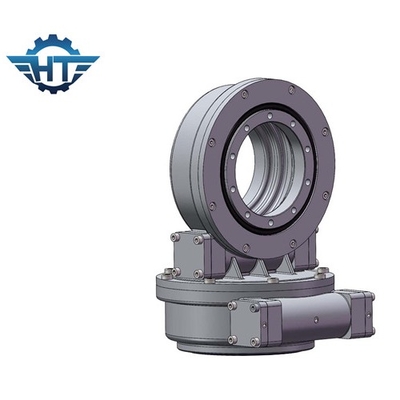

El ratio 125/1 engranaje del engranaje SDE21 de gusano del reloj de arena mató la impulsión con la vivienda incluida para CPV
Descripción de la impulsión de la ciénaga del engranaje de gusano
Las impulsiones de la ciénaga se utilizan para la transmisión concurrente de fuerzas axiales y radiales así como transmisión de inclinar momentos. Las impulsiones de la ciénaga consisten en un anillo de la matanza de la bola o del rodillo, impulsiones hidráulicas o eléctricas, y una vivienda totalmente incluida. El SE de la serie mató impulsiones se diseña con el engranaje de gusano.

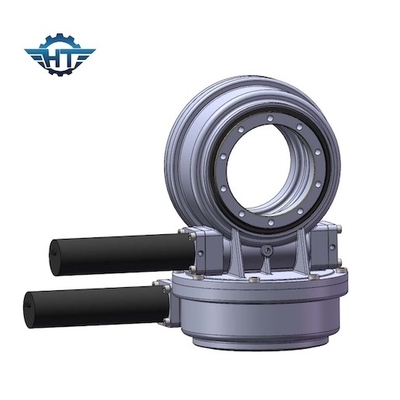

SDE3, SDE7, SDE21 ISO9001/CE certificó el engranaje de gusano de la impulsión de la ciénaga para el perseguidor del sol
1) esfuerzo de torsión y carga de alto rendimiento el sostenerse
2) precisión de seguimiento superior
3) resistencia y aislamiento a la corrosión fuerte eficaces
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Observación: Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Campos del uso
| Campo de la energía eólica | Maquinaria metalúrgica |
| Industria ligera | Equipos pesados |
| Marine Machiner portuaria | Productos militares. |
| Explotación minera de la maquinaria de construcción | Equipo de los trabajos de acero |
| Depuradora de aguas residuales | Maquinaria agrícola |
