7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

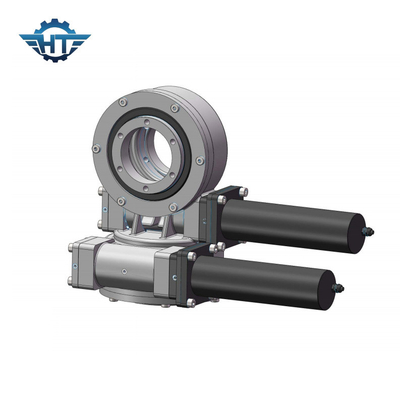

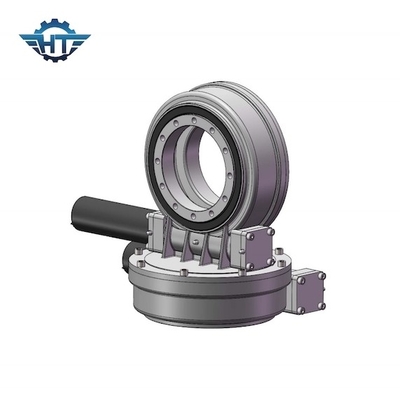

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System
7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System 7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Ampliación de imagen :  7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

7 Inch Dual Axis Slew Drive Gearbox With Electric 24v DC Motor For Solar Tracking System

descripción
Material: Cuarto de galón Modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Inclinación del esfuerzo de torsión: 7500 nm
Carga axial: kN 34 Carga Radial: 58 kN
Resaltar:

hydraulic slew motor

,

slewing gear

Caja de cambios dual de la impulsión de la ciénaga de AXIS de 7 pulgadas con el motor eléctrico de 24v DC para el sistema de seguimiento solar



Mató la descripción de la caja de cambios de la impulsión



Las impulsiones duales de la matanza del eje son perfectas para las situaciones que necesitan girar verticalmente y horizontalmente. Los usos típicos incluyen los platos solares de los perseguidores, del satélite y del radar del eje dual, las máquinas que necesitan mover 360 grados en ambas direcciones. La impulsión de la matanza de Hangtuo adopta el diseño integrado de echada y de acimut, y la estructura total es compacta, que soluciona el problema de la instalación compleja del reductor partido, reduce piezas redundantes, y reduce el porcentaje de averías del motor principal; al mismo tiempo, para asegurar el transporte confiable, la matanza del acimut conduce el sistema adopta los rodamientos de alta resistencia del contacto del cuatro-punto, que pueden llevar un momento grande del vuelco mientras que llevan cierta fuerza axial y la fuerza radial.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg


Características

1. alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. envoltura del interior de la impulsión del gusano
3. contacto de diente multi para asegurar la alta carga
4. función de autoretención
