110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

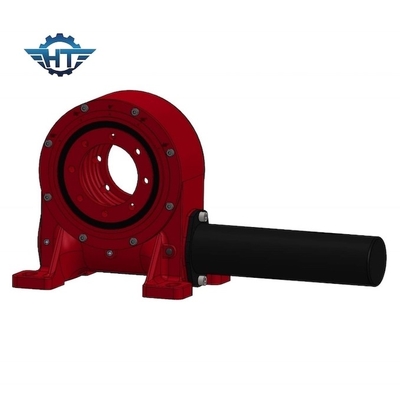

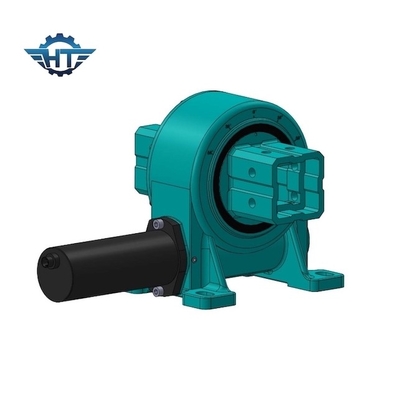

110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System

110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System
110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System 110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System

Ampliación de imagen :  110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System

descripción
Material: 50Mn, 42CrMo Modelo: VE9
RATIO DEL ENGRANAJE: 61:1 Esfuerzo de torsión de la salida nominal: 7320 nanómetro
Llevar a cabo el esfuerzo de torsión: 55000 nm Inclinación del esfuerzo de torsión: 16300 nanómetro
Eficacia: el 40% uso: Sistema de seguimiento fotovoltaico
Resaltar:

hydraulic slew motor

,

slewing gear

el cuadrado de 110m m hizo salir la impulsión solar de la ciénaga VE9, haber montado fácil y el mantenimiento para el sistema de seguimiento del picovoltio



El cuadrado hizo salir la descripción solar de la impulsión de la ciénaga VE9





Las impulsiones de la matanza del engranaje de gusano son las soluciones más rentables y más óptimas para los solos perseguidores del picovoltio del eje. Se diseñan, se prueban, y se garantizan para la exactitud y el funcionamiento por un tiempo de la vida del campo de 30 años.

110mm Square Output VE9 Solar Slew Drive, Easy Mounted And Maintenance For PV Tracking System 0

Comparado con los perseguidores fijos del picovoltio que podrían producir los niveles más altos de energía solamente cuando el sol está al ángulo óptimo del panel, los perseguidores del picovoltio podrían estar directamente hacia el sol de la salida del sol a la puesta del sol.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.



Ventajas



1. Rotación ±60°, parada dura/límite duro dentro de la impulsión en caso del fracaso que controla del software

2. Conexión de un motor impulsor de la izquierda o del lado derecho

3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica

4. Instalación simple y mantenimiento bajo

5. Utilización racional del espacio

6. El engranaje es de autoretención; por lo tanto un freno no es necesario

7. Método fácil y fluido de comenzar y de detención
