Datos del producto:
|
| Material: | 50Mn, 42CrMo | Número de modelo: | SE14 |
|---|---|---|---|
| Tipo: | Gusano y Wormwheel | Tiempo de la vida: | 30 años |
| OEM: | disponible | USO: | Central eléctrica concentrada |
| Ratio: | 85:1 | vivienda cerrada: | Sí |
| Resaltar: | slewing ring drive,small slew drive |
||

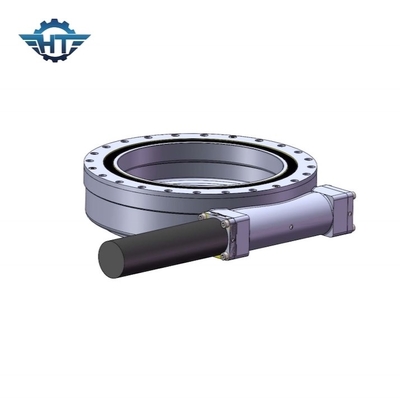

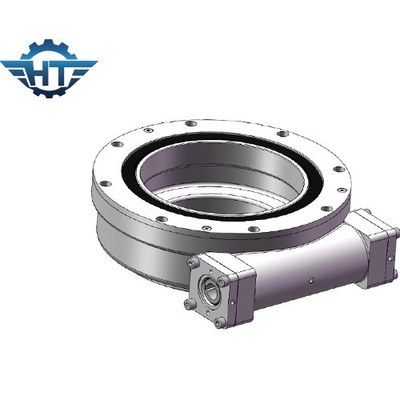

Solo AXIS uno mismo de 14 pulgadas que cierra la caja de cambios de la impulsión de la ciénaga con el motor de pasos para la central eléctrica concentrada
Uno mismo que cierra la descripción de la impulsión de la ciénaga
El uso más común de la impulsión de la matanza para las solas impulsiones de la matanza del eje es sistema de seguimiento solar del solo eje horizontal. El solo sistema de seguimiento del eje es una clase de unidad de poder que puede guardar el panel solar el hacer frente del sol del Este al Oeste y hacer que la luz solar irradia el panel solar verticalmente cuando se está moviendo. La sola impulsión de la matanza del eje puede mejorar la precisión de seguimiento y la eficacia de la producción de energía que significa la sola impulsión de la ciénaga del eje puede crear una solución eficiente y confiable en una sola impulsión. El solo eje mató las impulsiones para el picovoltio se puede montar verticalmente.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características y ventajas
1. Alta precisión para dejar el seguimiento completamente automático del sistema de una manera de una precisión más alta
2. Para alcanzar el aproximadamente 45% más salida de poder que sistema de montaje fijo
3. instalación y dirección fáciles
4. mantenimiento fácil
Áreas de aplicación
Las impulsiones de la matanza son perfectas para las situaciones que requieren carga-sostenerse y el esfuerzo de torsión rotatorio de la misma caja de cambios. Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?
Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.
Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:
1. el uso
2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.
3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.
4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.
5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
