Datos del producto:
|
Modelo: | 9 pulgadas | RATIO DEL ENGRANAJE: | 61:1 |
---|---|---|---|
Eficacia: | el 40% | Exacto: | ≤ 0,1 |
Conductor: | Motor eléctrico | Tipo: | Vertical montada |
uso: | sistema del panel solar | Color: | Por requerimiento |
Resaltar: | hydraulic slew motor,slewing gear |

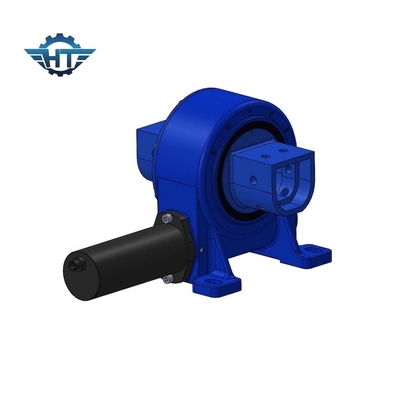

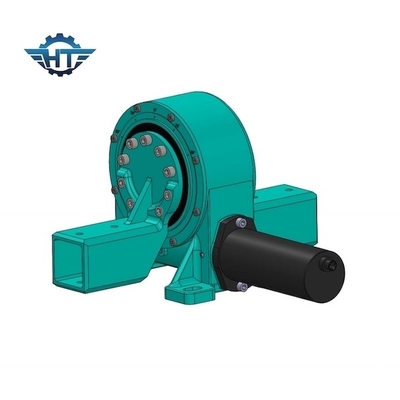

El engranaje de gusano vertical de 9 pulgadas mató la impulsión con el alto esfuerzo de torsión que se sostenía trasero para el sistema del panel solar
Descripción vertical de la impulsión de la ciénaga del engranaje de gusano
Una desgaste-resistencia Impulsión-más alta del gusano de la impulsión del engranaje de gusano, que puede cargar el esfuerzo de torsión fuerte de la salida y la inclinación del esfuerzo de torsión del momento con el funcionamiento bien de la estabilidad y de la confiabilidad. La impulsión del gusano está también disponible para un campo exacto de seguimiento más alto.
Nuestra impulsión de la matanza tiene características del revés de autoretención debido a características de autoretención del engranaje de gusano. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
