Datos del producto:
|
| Modelo: | SDE5 | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 800 nm | Llevar a cabo el esfuerzo de torsión: | 9200 nm |
| Inclinación del esfuerzo de torsión: | 6000 nm | Eficacia: | el 40% |
| Contragolpe: | 0,15 ° | Característica: | eje dual de la cerradura del uno mismo |
| Resaltar: | Impulsión eléctrica de poca velocidad de la matanza,Impulsión eléctrica 6000Nm de la matanza que inclina el esfuerzo de torsión,impulsión 6000Nm del anillo de la matanza que inclina el esfuerzo de torsión |
||

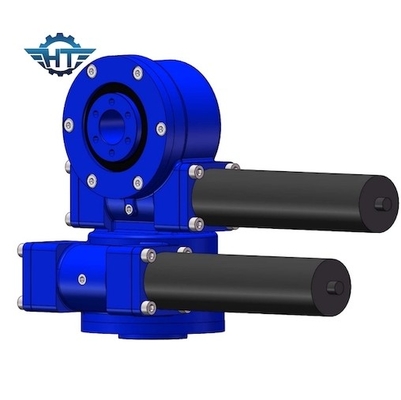

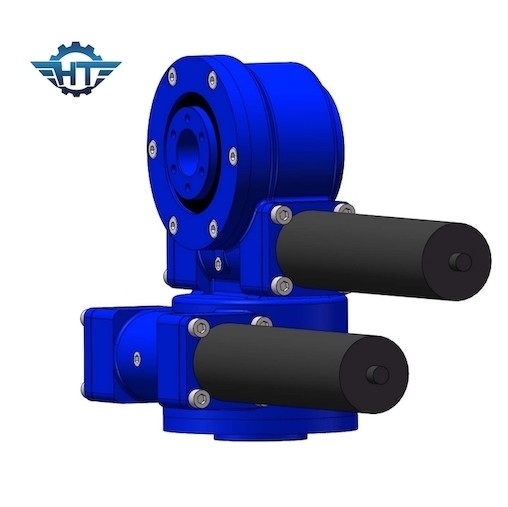

Caja de cambios dual de poca velocidad de la matanza de SDE5 AXIS para los sistemas de seguimiento del picovoltio de la alta precisión
Descripción dual de la caja de cambios de la matanza de AXIS
Nuestra impulsión de la matanza tiene momento fuerte del vuelco y adopta la envoltura de la impulsión del gusano, que puede conducir cargas más grandes con el contacto del multi-diente, y tiene función de autoretención para aumentar la seguridad del sistema. La ciénaga conduce la gama en funcionamiento de 6kNm a 220kNm que lleva a cabo el esfuerzo de torsión, 200Nm al esfuerzo de torsión de la salida 63kNm, 500Nm a 271kNm que inclina capacidad de carga del momento y ratios del engranaje del 31:1 a 156.600: 1. la instalación puede ser combinación horizontal, vertical o multiaxial.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Diseño especial según diversos usos y proyectos
Puede hacer juego diversos tipos de motores, tales como motores hidráulicos, motores de pasos, motores servos, etc.
La superficie del dispositivo rotatorio de la impulsión se puede rociar con cualquier color según los requisitos de cliente
Applicatons
Nuestras impulsiones de la matanza se diseñan para la larga vida y el mantenimiento bajo. Requieren el espacio muy pequeño de la instalación pero pueden soportar cargas máximas. Por eso son la solución para muchos usos: impulsiones de la matanza para la silvicultura, agricultura, explotación minera, plataformas servidas, usos marítimos numerosos así como edificio e ingeniería de la máquina, concentrando sistemas de seguimiento solares, solo-AXIS o sistemas de seguimiento solares de dual-AXIS.
