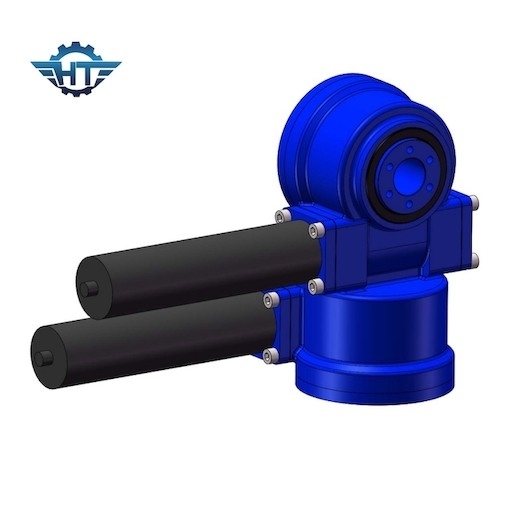

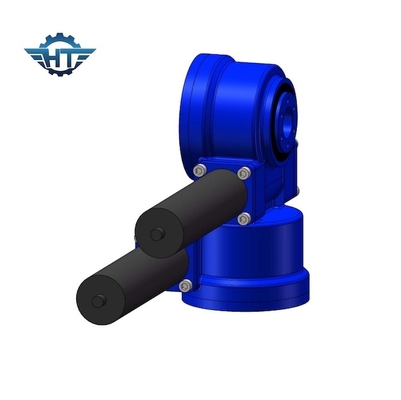

SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS

SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS
SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS

Ampliación de imagen :  SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

SDE7 se doblan carga axial impermeable del lacre 16kN de la impulsión de la ciénaga de AXIS

descripción
Material: 50Mn, 42CrMo Modelo: SDE5"
Ratio del engranaje: 37:1 Llevar a cabo el esfuerzo de torsión: 9200 nm
Inclinación del esfuerzo de torsión: 6000 nm Carga axial: 16 kN
Carga Radial: kN 27 Eficacia: el 40%
Resaltar:

SDE7 se doblan impulsión de la ciénaga de AXIS

,

Lacre impermeable de AXIS de la impulsión dual de la ciénaga

,

impulsión axial del anillo de la matanza de la carga 16kN

SDE5 se doblan la impulsión de la matanza de AXIS, lacre a prueba de agua para los perseguidores solares del picovoltio y de CSP



SDE5 se doblan descripción de la impulsión de la matanza de AXIS



Nombre de producto Impulsiones de la matanza SDE5 con los motores del engranaje 43Nm
Esfuerzo de torsión de la salida 800 N.m
Inclinación del esfuerzo de torsión del momento 6000 N.m
Llevar a cabo el esfuerzo de torsión 9200 N.m
Grado axial estático kN 16
Grado radial estático kN 27
Alternativas del motor Motor de CA 380V/220V, motor de pasos, motor sin cepillo
Estilo de los productos AXIS dual, CPV, plato solar, parabólico, helióstato
Característica del uso Sistema de seguimiento solar, maquinaria industrial



Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: Vertical de la carga al eje del transporte de la matanza

Carga axial: Paralelo de la carga al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.

De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Uso



Las impulsiones fotovoltaicas solares de la matanza de la serie de SDE se diseñan para
Productos de alto rendimiento desarrollados y diseñados para los sistemas de seguimiento solares, convenientes para los sistemas de seguimiento solos y dobles fotovoltaicos del eje, concentrando sistemas de la producción de energía fotovoltaica, los helióstatos de la torre, la producción de energía de Stirling de la mariposa, la calefacción, el canal que concentra la producción de energía, la calefacción y otros usos de energía solar en el sistema de seguimiento. Puede también ser modificado para requisitos particulares según sus necesidades.
