Datos del producto:
|
| Material: | 42CrMo, CUARTO DE GALÓN | Modelo: | SDE7A-57MHD |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 nm |
| Llevar a cabo el esfuerzo de torsión: | 13500 nm | Inclinación del esfuerzo de torsión: | 13200 nanómetro |
| Carga axial: | kN 34 | Carga Radial: | 58 kN |
| Resaltar: | Impulsión dual ULTRAVIOLETA anti de la ciénaga de AXIS,AXIS dual mató la CA de la impulsión 220V,anillo de la ciénaga de la impulsión del gusano de la CA 220V |
||

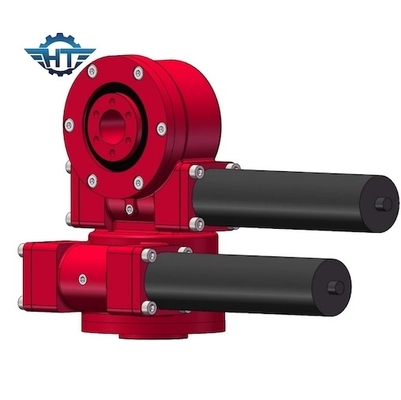

Engranaje dual Anti-ULTRAVIOLETA de la matanza de SDE7 AXIS para el sistema de seguimiento solar de la consola de montaje del picovoltio
Engranaje dual Descripition de la matanza de SDE7 AXIS
| Nombre de producto | Impulsión de la matanza SDE7 con los motores del engranaje de 43Nm 24Vdc |
| Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
| Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
| Grado axial estático | kN 133,20; 29943 libras |
| Grado radial estático | kN 53; 11977 libras |
| Grado axial dinámico | kN 31,90; 7171 libras |
| Grado radial dinámico | kN 27,91; 6274 libras |
| Alternativas del motor | Motor de CA 380V/220V; Motor de pasos; Motor sin cepillo |
| Estilo de los productos | AXIS dual; Solo AXIS; |
| Uso | Sistema de seguimiento dual de AXIS, CPV, torre (TSP), antena de satélite |
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
Applicatons
La impulsión de la matanza de la serie de SDE absorbe las ventajas de las impulsiones verticales y horizontales de la matanza en el proceso de diseño, y tiene la capacidad de girar en las direcciones 3D de los ángulos horizontales y de echada al mismo tiempo. Para parámetros más detallados, refiera por favor a la tabla de la parametrización para la optimización del tratamiento. De acuerdo con las estructuras horizontales y verticales, la serie de ZSDE ha mejorado grandemente su exactitud, haciendo la ampliamente utilizados en photovoltaics, el sistema eléctrico solar concentrado, y el pequeño seguimiento de la antena de satélite.
