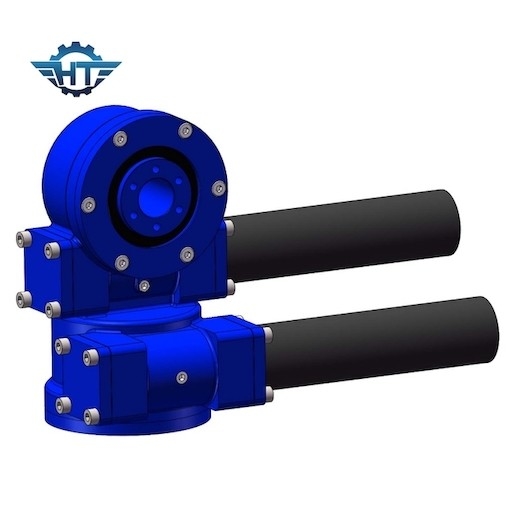

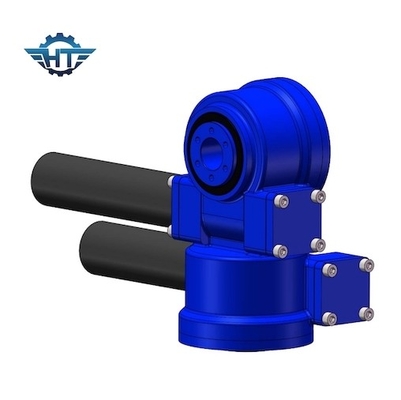

Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro

Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro
Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro

Ampliación de imagen :  Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE3”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Motor eléctrico que gira el esfuerzo de torsión de Ring Drive Multi Tooth 600 nanómetro

descripción
Material: 42CrMo, CUARTO DE GALÓN Ratio del engranaje: 31:1
Esfuerzo de torsión de la salida nominal: 600 nm Llevar a cabo el esfuerzo de torsión: 1500 nm
Inclinación del esfuerzo de torsión: 5800 nm Contragolpe: 0.15°
Tipo giratorio: Horizontal y vertical Color estándar: RAL 9006
Resaltar:

Motor eléctrico que gira a Ring Drive

,

Ring Drive Multi Tooth de matanza

,

Caja de cambios de la impulsión de la ciénaga del esfuerzo de torsión de 600 nanómetro

Caja de cambios dual de la matanza de SDE3 AXIS con el motor eléctrico para el sistema de seguimiento de los paneles solares



Descripción dual de la caja de cambios de la matanza de AXIS



Las impulsiones de la ciénaga se utilizan para la transmisión concurrente de fuerzas axiales y radiales así como transmisión de inclinar momentos. Las impulsiones de la ciénaga consisten en un anillo de la matanza de la bola o del rodillo, impulsiones hidráulicas o eléctricas, y una vivienda totalmente incluida. El SE de la serie mató impulsiones se diseña con el engranaje de gusano.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Características



1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

2. Envoltura del interior de la impulsión del gusano

3. Contacto de diente multi para asegurar la alta carga

4. Función de autoretención



Applicatons



Bajo circunstancia que los recursos energéticos fósiles limitados están sobreexplotados y utilizados, los recursos de energía solar inagotables han atraído la atención global. La tecnología de la producción de energía fotovoltaica se está convirtiendo rápidamente. Los módulos fotovoltaicos están instalados en la ayuda fotovoltaica. Según sus diversas formas estructurales, hay dos tipos: tipo fijo y tipo del seguimiento. El dispositivo rotatorio de la impulsión está instalado en el sistema de seguimiento de la producción de energía fotovoltaica, de modo que el soporte fijo se convierta en un tipo de seguimiento. Por lo tanto, el ángulo de trabajo del módulo fotovoltaico se puede ajustar según el ángulo de la altitud or/and del acimut del sol, de modo que la superficie de luz-recepción del módulo fotovoltaico pueda ser perpendicular a los rayos del sol en cualquier momento. posible, de tal modo recibiendo más energía solar y aumentando la producción de energía.
