Datos del producto:
|
| Modelo: | SDE9 | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 4300 nanómetro | Inclinación del esfuerzo de torsión del momento: | kNm 16 |
| Llevar a cabo el esfuerzo de torsión del momento: | kNm 27,2 | Eficacia: | el 40% |
| Color estándar: | RAL9006 | Característica: | fijación incluida del uno mismo |
| Resaltar: | 5 pulgadas se doblan impulsión de la ciénaga de AXIS,AXIS dual mató el esfuerzo de torsión de la impulsión 800NM,Lleve - la caja de cambios resistente de la matanza |
||

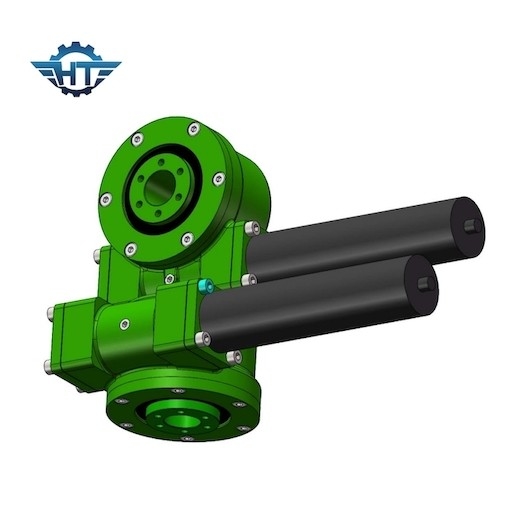

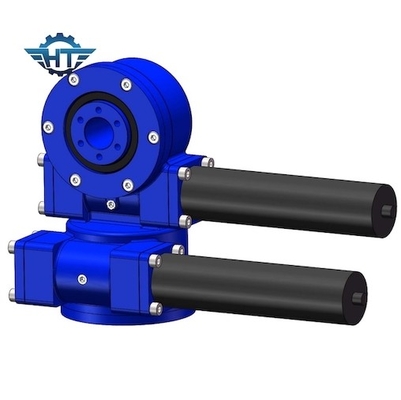

Ratio del engranaje del 61:1 5 pulgadas de engranaje de gusano que gira el sistema de seguimiento de Ring For Dual Axis Solar
5 pulgadas de engranaje de gusano que gira a Ring Description
La impulsión del gusano, que es una impulsión más alta del engranaje de gusano de la desgaste-resistencia, podría cargar el esfuerzo de torsión fuerte de la salida y la inclinación del esfuerzo de torsión del momento con el funcionamiento bien de la estabilidad y de la confiabilidad. La impulsión del gusano está también disponible para un campo exacto de seguimiento más alto como CPV, CSP, usos por satélite.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventajas
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
Applicatons
Aplicando impulsiones duales de una matanza del eje en un sistema de seguimiento solar, los paneles solares serán orientados siempre hacia el sol, ninguna materia la estación, la época del día o la latitud de las regiones. Puede dejar al dueño del proyecto ganar más capacidad el hasta 40% de la electricidad y así más producción.
