Datos del producto:
|
| Modelo: | SDE3” | Ratio del engranaje: | 31:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 600 nm | Llevar a cabo el esfuerzo de torsión: | 1500 nm |
| Inclinación del esfuerzo de torsión del momento: | 5800 nm | plazo de ejecución: | en existencia |
| Color estándar: | RAL9006 | Característica: | eje dual |
| Resaltar: | 3 pulgadas del gusano de la impulsión de anillo de la ciénaga,Esfuerzo de torsión del anillo 600NM de la ciénaga de la impulsión del gusano,Impulsión de la ciénaga del esfuerzo de torsión 600NM solar |
||

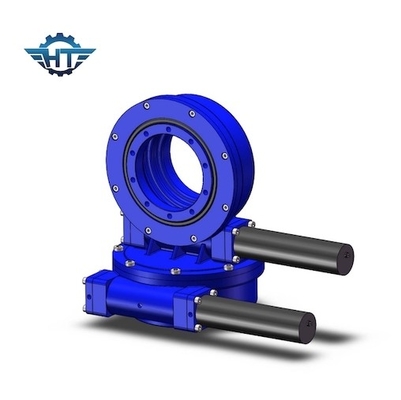

3 pulgadas se doblan AXIS mataron la impulsión con el motor de pasos para el sistema eléctrico solar del helióstato
Descripción dual de la impulsión de la ciénaga de AXIS
El dispositivo de la impulsión de la matanza tiene un alto esfuerzo de torsión que se sostiene, que puede mejorar grandemente la seguridad del sistema de seguimiento solar. La estructura interna es un gusano de la doble-envoltura y un engranaje de alta resistencia con una superficie nitrided del diente, que hace la transmisión más estable y eficiente. el contacto del Multi-diente asegura altas cargas. Y con una función de fijación reversa, fortalece la estabilidad y la seguridad del sistema.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Applicatons
Los sistemas termales solares de la torre solar (SPT) son una fuente de energía renovable termal eficiente diseñada para absorber luz del sol directa en un colector central usando millares de reflectores móviles eléctricamente conducidos. La exactitud del sistema de seguimiento del reflector depende de la eficacia del sistema de impulsión utilizó y la robustez de la técnica de control utilizó. Pues el componente de la base en el sistema de impulsión, la impulsión de la matanza tiene directamente un impacto significativo en la estabilidad del sistema entero.
