Datos del producto:
|
| Modelo: | Impulsiones de la matanza SDE7 | Seguimiento de la precisión: | 0.15° |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | kNm 2 |
| Llevar a cabo el esfuerzo de torsión: | kNm 13,2 | Inclinación del esfuerzo de torsión: | kNm 7,5 |
| Tiempo de producción: | 3~45 días | Color estándar: | Naranja |
| Resaltar: | Perseguidor solar que gira llevando la impulsión,Torre CSP que gira llevando la impulsión,Impulsión solar de la matanza del perseguidor de la torre CSP |
||

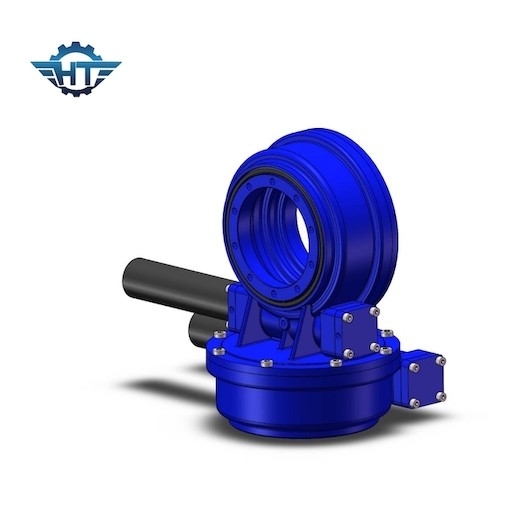

La impulsión de la matanza es un nuevo tipo de producto de la matanza, que fue referido a menudo como transporte de la matanza en el pasado. Consiste en generalmente un gusano, un transporte de la matanza, una vivienda, un motor y otros componentes. Puesto que los componentes de la base están girando los transportes, pueden llevar la fuerza axial, fuerza radial y del vuelco momento al mismo tiempo, y tienen las características de la instalación conveniente, del mantenimiento conveniente y de un nivel más alto del IP.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Applicatons
Los dispositivos rotatorios de la impulsión de la matanza son ampliamente utilizados en CPV fotovoltaico fotovoltaico, concentrado, CSP, incluyendo el sistema de la torre CSP, el sistema de Fresnel, sistema del canal CSP, usos de la construcción, incluyendo las grúas del camión, los elevadores, las placas giratorias, maquinaria del puerto, vehículos modulares, pequeños sistemas de la generación de la energía eólica y sistemas de comunicación de la comunicación por satélite.
