Datos del producto:
|
El material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Torque de salida nominal: | 1750Nm |
Torque de retención: | 13200Nm | Par de inclinación: | 7000Nm |
Eficiencia: | el 40% | Color estándar: | RAL 9006 |
Resaltar: | slew drive motor,worm gear slew drive |
CE y ISO VE7 Caja de engranajes de engranaje de engranaje de engranaje de engranaje para rastreadores

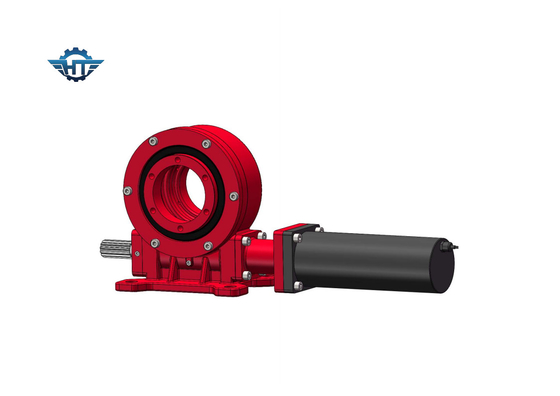

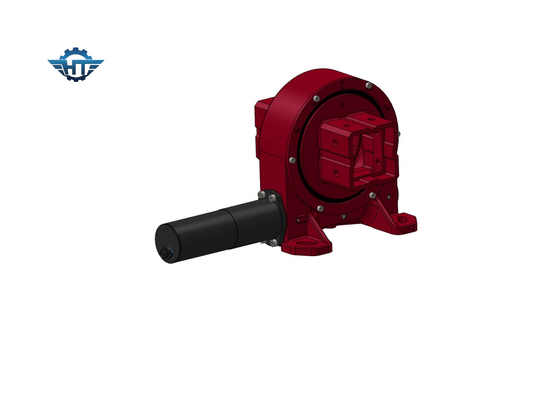

Descripción de la unidad de engranaje de engranaje de gusano de eje único vertical
El accionamiento de giro tiene una función de autobloqueo inverso debido a la unidad de engranaje de gusano con características de autobloqueo inverso.Esta característica mejora en gran medida la estabilidad del factor operativo y de seguridad del hostEn comparación con los productos de giro tradicionales, la caja de cambios de giro es fácil de instalar, fácil de mantener y ahorra un espacio de instalación considerable.
Datos técnicos del accionamiento giratorio VE
Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Ventajas
1. Un par de retención elevado para mejorar la seguridad del sistema de seguimiento solar
2Rango de rotación de 360 grados
3Envuelve el motor de gusano en el interior.
4. contacto de varios dientes para garantizar una carga alta
5Función de bloqueo automático
Servicios personalizados
1Diseño especial basado en diferentes aplicaciones y proyectos
2Se pueden combinar diferentes tipos de motores, tales como motores hidráulicos, motores paso a paso, motores eléctricos, etc.
3Los diferentes colores están disponibles según el código RAL; nuestro color estándar es RAL 9006.
Glosario de parámetros clave
Momento de inclinación y par:Este par es la carga por gravedad multiplicada por la distancia entre la posición de la carga y el centro del rodamiento giratorio.El motor de giro se revertirá..
Carga radial:La carga vertical al eje del rodamiento giratorio
Carga axial:La carga paralela al eje del rodamiento giratorio
Torque de retención:Es el par inverso.Cuando la unidad gira a la inversa y las piezas no están dañadas,El par máximo alcanzado se llama par de retención, también se ve como par roto.
Autobloqueamiento:Sólo cuando hay carga, el motor de giro no es capaz de girar a la inversa y por lo tanto se llama bloqueo automático.
