Datos del producto:
|
Modelo: | VE7” | Ratio del engranaje: | 51:1 |
---|---|---|---|
Esfuerzo de torsión de la salida nominal: | 6120 nm | Llevar a cabo el esfuerzo de torsión: | 39 kN.m |
Inclinación del esfuerzo de torsión: | 10 kN.m | esfuerzo de torsión máximo: | 10200 N.m |
Eficacia: | el 40% | Color: | por requerimiento |
Resaltar: | Impulsión de la matanza del engranaje de gusano de 6120 nanómetro,impulsión de la matanza del engranaje de gusano 45kg,anillo de la ciénaga de la impulsión del gusano 45kg |

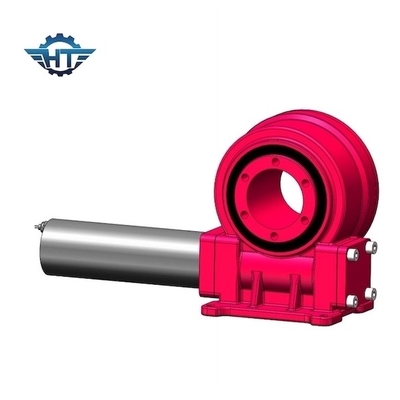

Solos AXIS transportes de la matanza del engranaje de gusano de VE7 con Nema23 para los sistemas de seguimiento solares
Tipo incluido descripción de VE de la impulsión de la ciénaga
El reductor rotatorio es un dispositivo de transmisión cerrado de la independiente entre el motor y la máquina de trabajo, que se utiliza para reducir la velocidad y para aumentar el esfuerzo de torsión para cubrir las necesidades del trabajo. Actualmente, los parámetros principales del reductor, tales como distancia de centro, ratio de la transmisión, módulo, coeficiente de la anchura del diente, etc., se han estandardizado. El reductor rotatorio es un engranaje impulsor del gusano para alcanzar el efecto de la desaceleración. Conducido por el motor, el gusano conduce el anillo externo del transporte de la matanza para girar, el anillo externo hace salir el esfuerzo de torsión a través del reborde, y el anillo interno del transporte de la matanza se fija en la base. Los reductores rotatorios son ampliamente utilizados en el campo de la producción de energía fotovoltaica solar.
Parametrización para la optimización del tratamiento VE7
Modelo: | Impulsión de la matanza VE7 | Llevar a cabo el esfuerzo de torsión: | 39 kN.m |
Esfuerzo de torsión de la salida nominal: | 6120 N.m | Eficacia: | el 40% |
Inclinación del esfuerzo de torsión: | 10 kN.m | Precisión: | ° ≤0.1 |
Carga axial estática: | kN 110 | De autoretención: | Sí |
Carga radial estática: | kN 60 | Peso: | 45 kilogramos |
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
En el desarrollo continuo de la energía ligera solar, la tecnología de producción de sistemas fotovoltaicos se ha mejorado y ha sido continuamente ampliamente utilizada en diversos campos. Un sistema fotovoltaico es un dispositivo que directamente energía ligera de convertidos en energía eléctrica con el efecto fotoeléctrico o el efecto fotoquímico. El sistema fotovoltaico es la pieza de la base del sistema de la generación de energía solar y la parte más valiosa del sistema de la generación de energía solar. Los sistemas fotovoltaicos pueden no sólo convertir energía solar en energía eléctrica, pero también almacenan la energía eléctrica en baterías, o la utilizan para conducir cargas. Para mejorar la eficacia de la producción de energía del sistema fotovoltaico y reducir su coste de producción de energía, el ángulo del panel solar es ajustado generalmente por el dispositivo rotatorio de la impulsión, de modo que el panel solar pueda seguir con eficacia el sol, mejorando de tal modo con eficacia el índice de utilización del panel solar y mejorando la eficacia de la producción de energía.
