Datos del producto:
|
| El tipo: | Incluido | Aplicación: | Máquinas y aparatos de construcción |
|---|---|---|---|
| Conductor: | Motor hidráulico | Grado IP: | Protección IP66 |
| El color: | Según lo solicitado | eficiencia: | el 40% |
| Modelo: | VE9 | Ratio: | 61:1 |
| Resaltar: | slewing drive for solar tracking system,solar tracker drive |
||

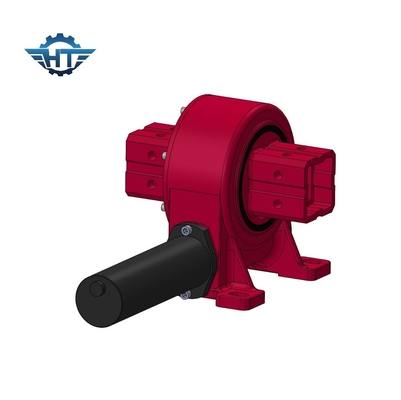

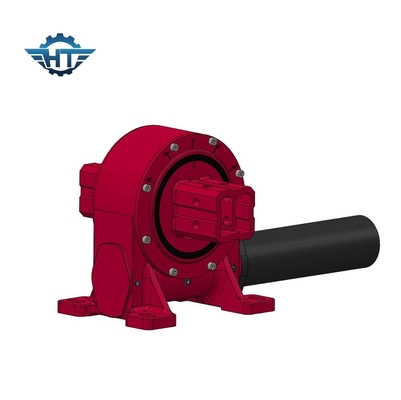

Vertical Worm Gear Slew Drive con Worm de reloj de arena para el sistema de seguimiento de eje único de enlace
Descripción de la unidad de engranaje de gusano
El diseño vertical es el punto más brillante de los motores giratorios Hangtuo, el diseño vertical se utiliza principalmente para el sistema de rastreo solar,la estructura especial simplifica la estructura compleja del soporte del sistema de seguimiento solar de un solo eje, reduciendo el coste de todo el sistema, el diseño vertical está desempeñando un papel más competitivo en el mercado de rastreadores solares.
Datos técnicos de la transmisión giratoria de la serie VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
| Modelo: | Vehículo V9 | Lugar de origen | Changzhou, China |
| Marca del producto | HANGTUO | El tipo | Se incluye |
| El material | 42CrMo, 50Mn | Torque de salida | Las demás |
| Momento de inclinación y par | 18300 N.m | Torque de retención | Las demás: |
| Clasificación del eje estático | 90 KN | Calificación radial estática | Las demás: |
| Nivel dinámico del eje | 45 KN | Nivel radial dinámico | 80 KN |
| Proporción de engranajes | 61:1 | Eficiencia | El 40% |
Aplicaciones
La aplicación más común de los accionamientos giratorios de doble eje son los rastreadores solares de doble eje, como los heliostatos y los fotovoltaicos concentrados (CPV), y las antenas de satélite o radar.Otras aplicaciones incluyen ascensores de automóviles, posicionadores de brazos robóticos y equipos de escenario.
Especificaciones del posicionador de doble eje SDE
Características
1Diseño cerrado vertical con salida única o doble.
2Utilizando el engranaje de gusano de reloj de arena, contacto de varios dientes, transferir un par alto para soportar una mayor carga.
Aplicaciones
Hay muchas aplicaciones en las que se puede utilizar un accionamiento rotativo, principalmente porque es adecuado para aplicaciones que requieren carga para mantener la potencia y el par de rotación.
Las aplicaciones típicas de accionamiento de oscilación incluyen, pero no se limitan a:
1- Un rastreador solar.
2- Turbinas eólicas
3- El levantamiento masculino.
4Máquinas y aparatos hidráulicos
5- Trabajo a distancia.
6- La excavadora.
7- Levante el aparato.
8Las grúas
9Equipo de perforación
10- Equipo militar.
