Datos del producto:
|
| Fuente de alimentación: | Las demás: | El tipo: | Eje de la Singue |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Esfuerzo de torsión de la salida: | 533 nm |
| Velocidad de salida: | 0.065 RPM | Características: | El doble envuelve |
| Utilización: | Un pequeño rastreador solar | Proteger la característica: | Protección IP66 |
| Resaltar: | slewing drive for solar tracking system,slew drive for solar tracker |
||

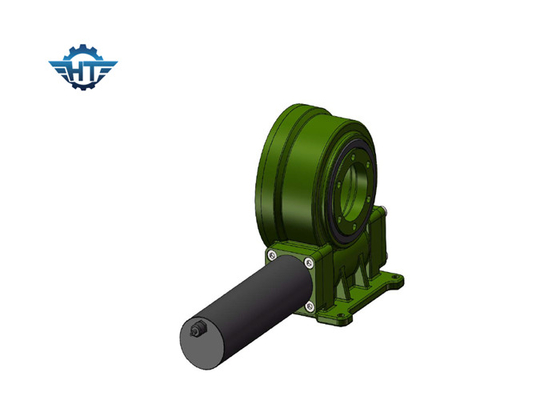

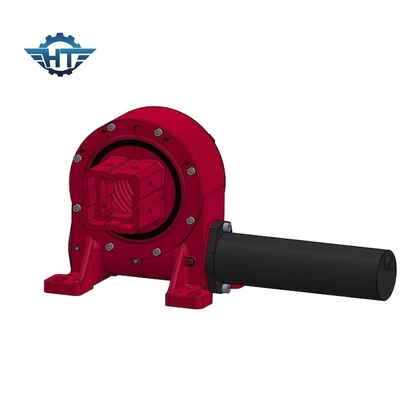

Trazador solar de eje único vertical, accionamiento de aleta, accionamiento de aleta pequeña, gusano doble de envolvente
Descripción de la unidad de rastreo solar
El accionamiento de giro puede utilizarse para cualquier ocasión en la que la necesidad de rotación de ciclo completo y requisitos de velocidad variable.la mayor precisión de la transmisión de movimiento o la estructura compacta del cuerpo requiere una mayor selección de mecanismoEl motor de giro de doble eje cerrado puede realizar el movimiento en dos direcciones diferentes, vertical y horizontal.Por lo general, se aplica a los sistemas de seguimiento solar de doble eje o a algunos equipos de maquinaria con condiciones de trabajo similares..
Tipo de engranaje de gusano vertical
El engranaje de gusano VE significa el accionamiento de giro de la instalación vertical; se aplica principalmente a los requisitos de condiciones de trabajo elevadas para la prueba de polvo, prueba de lluvia y anticorrosión. grado de protección IP66, precisión 0.1°.
Tiene la ventaja de ahorrar espacio en el equipo, capacidad de carga máxima, diseño compacto y larga vida útil y costos de mantenimiento reducidos.
Datos de rendimiento
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Aplicación
El accionamiento giratorio es un producto perfecto para la aplicación que requiere fuerza de torque de rotación.
Slew Drive For Solar: está diseñado en la rotación de paneles solares fotovoltaicos y mejora la eficiencia de generación de energía.
Para los generadores eólicos: Los motores giratorios se utilizan para girar el pedestal en las turbinas eólicas
Para la maquinaria de construcción Aplicación: ampliamente aplicada en grúa de camión montada, plataforma de trabajo aérea, grúa de muelle, agarre de madera
Para el mercado industrial: Automatización/línea de montaje, brazo robótico
Para el satélite: la unidad de movimiento puede utilizarse para comunicaciones espaciales y sistemas de posicionamiento global en una placa de satélite
