Datos del producto:
|
| Modelo: | 9 pulgadas | Eficiencia: | el 40% |
|---|---|---|---|
| Es muy preciso.: | ≤ 0,1 | Conductor: | Motor eléctrico |
| El tipo: | Vertical montada | Aplicación: | Perseguidor solar |
| El color: | Pedido | Paquete: | Cajas de madera contrachapada |
| Resaltar: | vertical slew drive solar,worm slew drive solar,self locking slew drive solar |
||

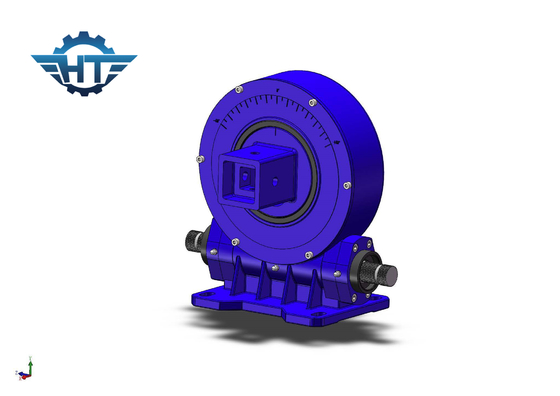

VE9 Tracción vertical del engranaje de gusano, compacta y de alta resistencia para elevación y operaciones a gran altitud
Descripción del accionamiento del engranaje de levadura de gusano vertical
1. Modularidad
Debido a la alta integración del accionamiento rotativo, los usuarios no necesitan comprar y procesar cada parte del dispositivo rotativo una por una.También reduce los procedimientos de preparación al comienzo de la producción del producto., mejorando así en gran medida la productividad laboral.
2. Seguridad
El motor de engranaje de gusano tiene las características de bloqueo automático inverso, que puede realizar el bloqueo automático inverso, es decir, el gusano solo puede ser impulsado por el gusano,y el gusano no puede ser conducido por el gusanoEsta característica hace que la unidad rotativa pueda ser ampliamente utilizada en elevación, operaciones a gran altitud y otros equipos.También mejora en gran medida la estabilidad de funcionamiento y el factor de seguridad del motor principal.
3. Simplificar el diseño del host
En comparación con la transmisión de engranajes tradicional, la transmisión de engranajes de gusano puede obtener una relación de reducción relativamente mayor.Reducir así el coste de compra para los clientes, y también reduce en gran medida la ocurrencia de fallas en el motor principal.
Parámetros de la serie VE
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión ((°) | Autobloqueo | Peso (en kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Ventajas
1. Fuerte momento de vuelco basado en el anillo giratorio
2Adopta el motor de gusano envolvente
3. Conducir mayor carga para el uso de contacto de múltiples dientes
4Mejor función de autobloqueo estático
