Datos del producto:
|
Reducción del engranaje de gusano: | VE9 | Ratio del engranaje: | 61:1 |
---|---|---|---|
Aplicación: | Sistema de seguimiento solar | Lugar de origen: | Changzhou, China |
Conductor: | Motor de corriente continua | Certificado: | ISO9001, CE |
Estructura: | Gusanos y engranajes | Mantenimiento: | Es fácil. |
Resaltar: | CPV Vertical Slewing Drive,CSP Vertical Slewing Drive,CPV worm gear slew drive |

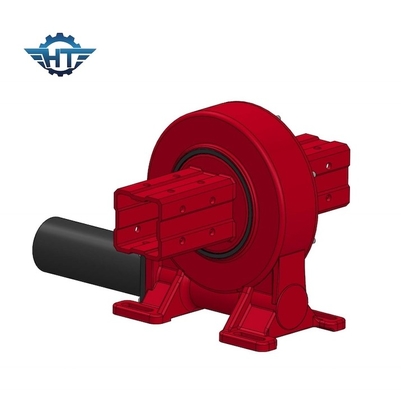

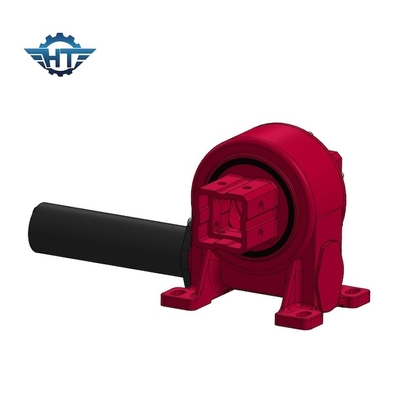

Dispositivo de giro de engranaje de gusano vertical con motor paso a paso y controlador para CPV y CSP
Descripción de la caja de cambios de reducción de engranajes de gusano
Función
Los accionamientos de giro funcionan con tecnología de gusano estándar, en la que el gusano en el eje horizontal actúa como el conductor del engranaje, en general, el eje es accionado por un motor de engranaje eléctrico.
Proporción de engranajes
La rotación del gusano horizontal hace girar un engranaje alrededor de un eje perpendicular al eje del tornillo. Esta combinación reduce la velocidad del elemento accionado y también multiplica su par;aumentándolo proporcionalmente a medida que disminuye la velocidadLa relación de velocidad de los ejes depende de la relación entre el número de hilos en el gusano y el número de dientes en la rueda o engranaje del gusano.
Especificación del accionamiento giratorio de la caja de engranajes de gusano VE9
Modelo | Vehículo V9 | Lugar de origen | Changzhou, China |
Marca del producto | HANGTUO | El tipo | Se incluye |
El material | 42CrMo, 50Mn | Torque de salida | Las demás |
Momento de inclinación y par | 16 K N.m | Torque de retención | 27.2 K N.m. |
Clasificación del eje estático | 60 KN | Calificación radial estática | 130 KN |
Nivel dinámico del eje | 30 KN | Nivel radial dinámico | 65 KN |
Proporción de engranajes | 61:1 | Eficiencia | El 40% |
VE9 Aplicaciones para reducidores de velocidad
las instalaciones de seguimiento solar, las turbinas eólicas, las antenas parabólicas y de radar, las grúas de camiones, los ascensores, los equipos de servicios públicos, los accesorios de equipos hidráulicos, los equipos de herramientas de aceite, los manipuladores de neumáticos, las excavadoras,y ascensores para automóviles.
