Datos del producto:
|
| El material: | 50Mn, 42CrMo | Modelo: | VE7” |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Torque de salida nominal máximo: | 5060 Nm |
| Torque de retención: | 40,000 Nm | Par de inclinación: | 5,000 Nm |
| Eficiencia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

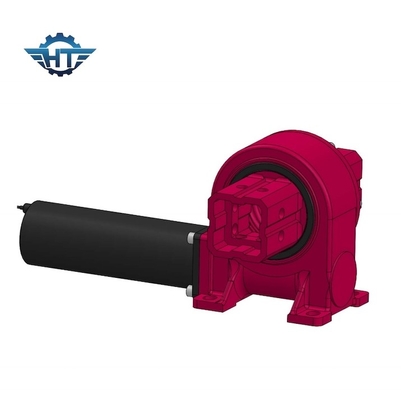

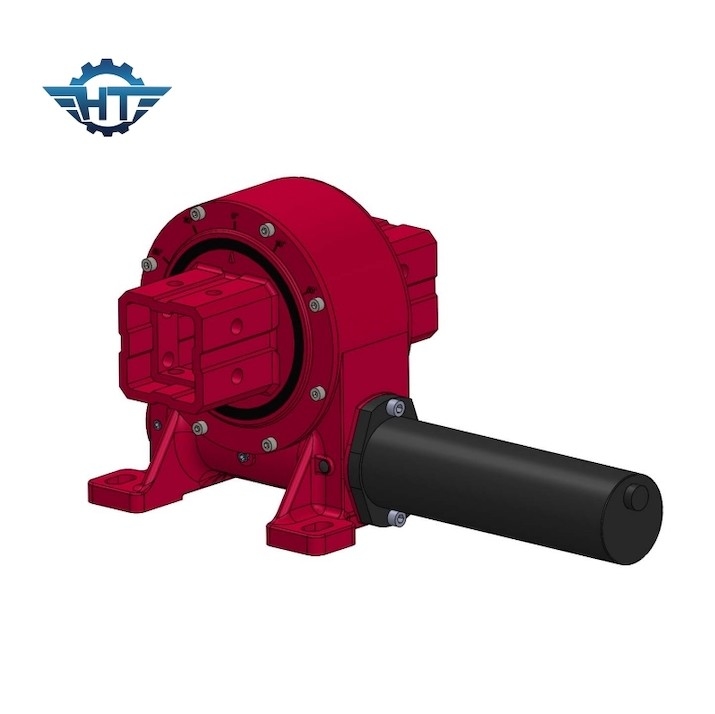

CE Envase vertical de tracción de chorro de gusano caja de cambios motor rastreador solar
Descripción de la unidad de giro del engranaje de gusano personalizado
Nuestro accionamiento de giro puede soportar simultáneamente los efectos de la fuerza axial, la fuerza radial y el momento de inclinación, ya que el componente central de los accionamientos de giro adopta el contacto de envolvente y de varios dientes.En comparación con los productos de giro tradicionales, nuestros productos tienen las características de una instalación sencilla, un mantenimiento fácil y ahorrar espacio de instalación en mayor medida.
Datos técnicos del motor giratorio modelo VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Ventajas
1. Un par de retención elevado para mejorar la seguridad del sistema de seguimiento solar
2. 360 grados o +60 ~ 60 grados de rango de rotación, o según la solicitud del cliente
3Envuelve el motor de gusano en el interior.
4. contacto de varios dientes para garantizar una carga alta
5Función de bloqueo automático
Servicios personalizados
1Diseño especial basado en diferentes aplicaciones y proyectos
2Se pueden combinar diferentes tipos de motores, tales como motores hidráulicos, motores paso a paso, motores eléctricos, etc.
3Los diferentes colores están disponibles según el código RAL; nuestro color estándar es RAL 9006.
Glosario de parámetros clave
Momento de inclinación y par:Este par es la carga por gravedad multiplicada por la distancia entre la posición de la carga y el centro del rodamiento giratorio.El motor de giro se revertirá..
Carga radial:La carga vertical al eje del rodamiento giratorio
Carga axial:La carga paralela al eje del rodamiento giratorio
Torque de retención:Es el par inverso.Cuando la unidad gira a la inversa y las piezas no están dañadas,El par máximo alcanzado se llama par de retención, también se ve como par roto.
Autobloqueamiento:Sólo cuando hay carga, el motor de giro no es capaz de girar a la inversa y por lo tanto se llama bloqueo automático.
