Datos del producto:
|
Modelo: | VE7” | Ratio del engranaje: | 57:1 |
---|---|---|---|
Torque de salida nominal: | 1750Nm | Torque de retención: | 13200Nm |
Par de inclinación: | 7000Nm | Vivienda cerrada: | - ¿ Qué? |
Potencia de entrada: | AC/DC | Válvula de entrada: | Las demás: |
Resaltar: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |

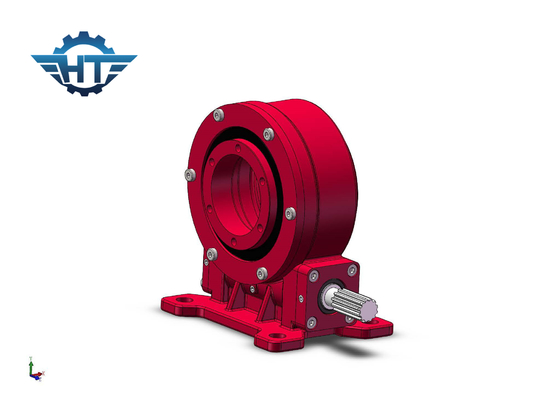

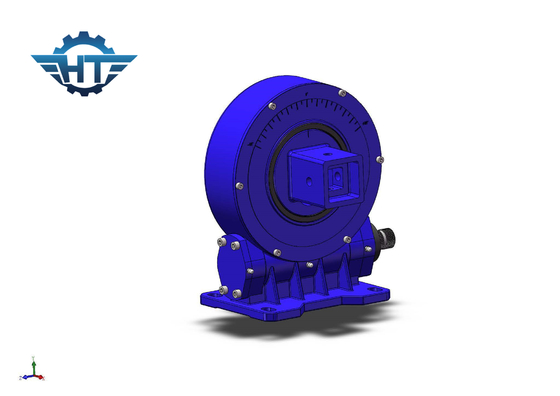

CE Envase vertical con engranaje de gusano para rastreador solar
Descripción de la unidad de engranaje del gusano del sobre
Dado que el componente central del dispositivo de accionamiento adopta un rodamiento giratorio, puede soportar simultáneamente los efectos de la fuerza axial, la fuerza radial y el momento de inclinación.Comparado con los productos rotativos tradicionales, tiene las características de una instalación simple, un mantenimiento fácil y un ahorro de espacio de instalación en mayor medida.
Datos técnicos del accionamiento giratorio VE
Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Ventajas
1. Un par de retención elevado para mejorar la seguridad del sistema de seguimiento solar
2. 360 grados o +60 ~ 60 rango de rotación, o según la solicitud del cliente
3Envuelve el motor de gusano en el interior.
4. contacto de varios dientes para garantizar una carga alta
5Función de bloqueo automático
Servicios personalizados
1Diseño especial basado en diferentes aplicaciones y proyectos
2Se pueden combinar diferentes tipos de motores, tales como motores hidráulicos, motores paso a paso, motores eléctricos, etc.
3Los diferentes colores están disponibles según el código RAL; nuestro color estándar es RAL 9006.
Glosario de parámetros clave
Momento de inclinación y par:Este par es la carga por gravedad multiplicada por la distancia entre la posición de la carga y el centro del rodamiento giratorio.El motor de giro se revertirá..
Carga radial:La carga vertical al eje del rodamiento giratorio
Carga axial:La carga paralela al eje del rodamiento giratorio
Torque de retención:Es el par inverso.Cuando la unidad gira a la inversa y las piezas no están dañadas,El par máximo alcanzado se llama par de retención, también se ve como par roto.
Autobloqueamiento:Sólo cuando hay carga, el motor de giro no es capaz de girar a la inversa y por lo tanto se llama bloqueo automático.
