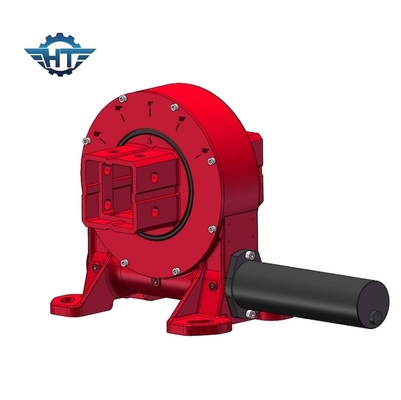

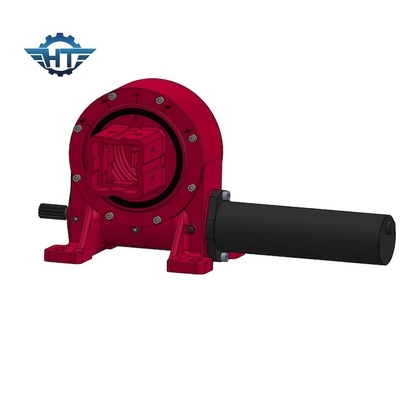

VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos

VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos
VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos

Ampliación de imagen :  VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: 7 pulgadas
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 300~350/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

VE Vertical C5 recubrimiento de solar Slew Drive con doble envase de gusano para los rastreadores fotovoltaicos

descripción
El material: 50Mn, 42CrMo Modelo: 7 pulgadas
Ratio del engranaje: 51:1 Eficiencia: el 40%
Es muy preciso.: ≤ 0,1 Conductor: Motor eléctrico
El color: Según lo solicitado Torque de retención: 39 kNm
Resaltar:

C3 Coating Solar Slew Drive

,

Vertical Solar Slew Drive

,

7 inch Solar Slew Drive

VE Vertical C3 recubrimiento de la unidad de aleta solar con doble envase de gusano para los rastreadores fotovoltaicos



Descripción del accionamiento giratorio del gusano de doble envolvente



Nuestra empresa tiene un profundo conocimiento experto y tiene 10 años de experiencia en el diseño, desarrollo y fabricación de accionamientos giratorios.Nuestro equipo está especializado en investigación y desarrollo en ese área en particular y cubre los campos de tecnologías de seguimiento para sistemas fotovoltaicos, plantas de energía solar concentrada, ingeniería mecánica y tecnología de accionamiento giratorio.



Hoja de datos de las unidades giratorias de la serie VE



Modelo Ratio Torque de salida nominal Torque de inclinación Carga axial Carga radial Torque de retención Eficiencia Precisión Autobloqueo Peso
N.m. N.m. KN KN N.m. Grado - ¿ Qué? En kg
3" de largo 31:1 300 1500 3.6 15 7000 El 40% ≤ 01 - ¿ Qué? 13 kg de peso
5" de largo. 37:1 637.5 5000 16 27 9200 El 40% ≤ 01 - ¿ Qué? 18 kg
7" de largo. 57:1 1750 7000 34 58 13200 El 40% ≤ 01 - ¿ Qué? 28 kg de peso
8" de largo 51:1 2250 11200 50 80 20400 El 40% ≤ 01 - ¿ Qué? 35 kg de peso
9" de largo 61:1 4300 16000 60 130 27200 El 40% ≤ 01 - ¿ Qué? 51 kg
12" de largo. 78:1 5600 25000 77 190 40560 El 40% ≤ 01 - ¿ Qué? 61 kg
14" de largo. 85:1 6750 48000 110 230 44200 El 40% ≤ 01 - ¿ Qué? 78 kg de peso
17" de largo. 102:1 9460 67000 142 390 53040 El 40% ≤ 01 - ¿ Qué? 105 kg de peso
21" de largo 125:1 16000 89000 337 640 65000 El 40% ≤ 01 - ¿ Qué? El peso total es de:
25" de largo 150:1 21450 112000 476 950 89000 El 40% ≤ 01 - ¿ Qué? 244 kg



Ventajas



Tiempos de reacción rápidos

- ¿ Qué?Experiencia de muchos años en el control inteligente de procesos para la producción en serie, así como en el desarrollo de productos orientados al cliente.



Varios tipos

El motor de giro (tipo cerrado, tipo vertical, tipo de doble eje,Tipo de precisión) El accionamiento de giro del gusano de reloj de arena se basa en el rodamiento de giro con un fuerte par de momento de inclinación y una función de autobloqueo estáticoMuchas de las superficies de contacto de los dientes están diseñadas especialmente para conducir con cargas altas.



Calidad estable

Establecemos puntos críticos de inspección de calidad, un total de 9 puestos a través de la planta.Utilizamos calibración de alta precisión y medidor de medición.



Dibujo de ventas

Para obtener más detalles de los parámetros técnicos del producto, póngase en contacto con nosotros para obtener el catálogo del producto y los dibujos de ventas detallados.



Aplicaciones



El accionamiento del rodamiento de giro vertical generalmente se instala perpendicularmente al suelo y se utiliza ampliamente en varios proyectos de generación de energía fotovoltaica,como la generación de energía Csp parabólica o por canal, fresnel generación de energía CSP, plano sistema de seguimiento solar de un solo eje, sistema de seguimiento solar oblicuo.puede evitar que el polvo y el agua entren al interior.
