Datos del producto:
|
Nombre de la marca: | Hangtuo | El material: | 50Mn, 42CrMo |
---|---|---|---|
Certificado: | ISO9001, CE | El motor: | 24 VDC |
Mantenimiento: | Es libre. | El color: | Según lo solicitado |
autobloqueo: | - ¿ Qué? | Torque de retención: | 39 kNm |
Resaltar: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |

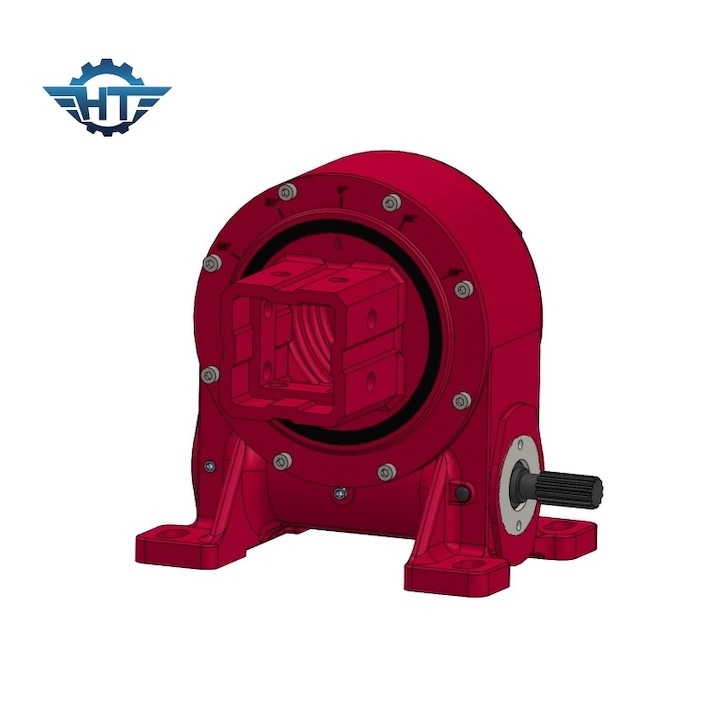

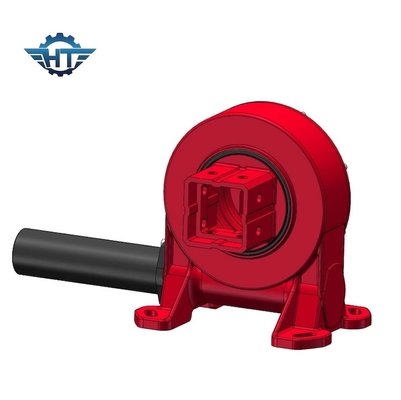

Caja de engranajes de accionamiento por aleta vertical para rastreadores solares automáticos
Descripción de la caja de cambios de tracción vertical
El accionamiento giratorio montado verticalmente está diseñado específicamente para sistemas de seguimiento solar automático que requieren un seguimiento del eje horizontal.La rotación precisa de la unidad de tracción vertical permite al mecanismo rastrear con precisiónEste tipo de accionamiento de anillo de giro vertical se fabrica utilizando la última tecnología con mecanismo de reloj de arena.La forma de contacto con los dientes puede soportar mayor capacidad de torque de retención que el accionamiento normalEsto permite instalar una mayor cantidad de paneles solares, reduciendo los costes de instalación.Se deben tener en cuenta las condiciones de torque y carga requeridas..
Folla de datos de la unidad de giro VE
Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Autobloqueo | Peso (en kg) |
3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | - ¿ Qué? | 12 |
5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | - ¿ Qué? | 18 |
7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | - ¿ Qué? | 32 |
8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | - ¿ Qué? | 28 |
9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | - ¿ Qué? | 52 |
12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | - ¿ Qué? | 65 |
14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | - ¿ Qué? | 88 |
17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | - ¿ Qué? | 135 |
21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | - ¿ Qué? | 192 |
25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | - ¿ Qué? | 251 |
Selección del accionamiento giratorio
Cuando spara elegir un accionamiento giratorio adecuado, necesitamos una breve información sobre el sistema de seguimiento solar:
1. la escala de los proyectos.En los proyectos a gran escala y de gran envergadura se utilizan generalmente rastreadores solares horizontales de un solo eje, mientras que los rastreadores de doble eje se utilizan principalmente en aplicaciones residenciales más pequeñas.
2La carga sobre los motores de giro y su distancia de gravedad
3. La velocidad de salida
Aplicaciones
las instalaciones de seguimiento solar, las turbinas eólicas, las antenas parabólicas y de radar, las grúas de camiones, los ascensores, los equipos de servicios públicos, los accesorios de equipos hidráulicos, los equipos de herramientas de aceite, los manipuladores de neumáticos, las excavadoras,y ascensores para automóviles.
Embalaje y envío
Embalaje interior: película de plástico antirruda; bolsas de plástico al vacío.
Embalaje exterior: cartón duro; caja de madera; paleta de madera.
Término de envío: por vía expreso, por vía aérea, por tierra, por mar.
Para las muestras, ya que la unidad de ejecutar es con pequeñas dimensiones, pero el peso de peso pesado, no es rentable el envío por mar mientras que el envío expreso de la manera más rentable,Nuestro personal de logística preguntará a TNT, DHL, UPS, FEDEX, para comparar el precio expreso con el fin de encontrar la forma más rentable.
Si en un pedido a granel en el futuro, recomendamos el barco por mar.
Nota:
Expreso: puerta a puerta, sólo tiene que pagar el impuesto de importación si lo requiere la aduana.
Por aire o por mar: de fábrica a destino aeropuerto / puerto marítimo, necesita pagar la tarifa de destino cobrada por el aeropuerto ((la tarifa de destino siempre se cobra por B / L independientemente del paquete es grande, pequeño,pesado o ligero, en general 200~400 USD por carga) y el impuesto a la importación si lo requiere la aduana.
Por tren: a veces el precio de envío es el mismo que el marítimo, pero teniendo menos tiempo de envío que el marítimo, tomaremos en consideración esta forma de envío si los bienes son urgentes por nuestros clientes.
