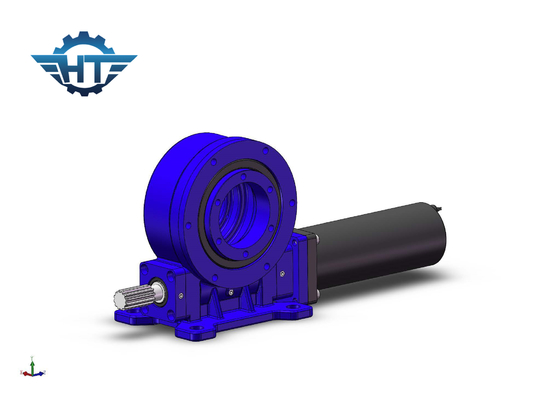

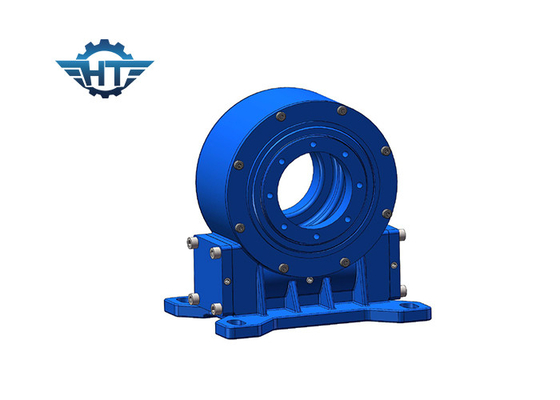

7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica

7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica
7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica 7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica

Ampliación de imagen :  7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: 7 pulgadas
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica

descripción
El material: 50Mn, 42CrMo Modelo: Engranaje de gusano 7 pulgadas
Ratio del engranaje: 31:1 Eficiencia: el 40%
Es muy preciso.: grado <0.1 Conductor: Eléctrico/hidráulico/servo
El color: Gris de plata Lugar de origen: Changzhou, China
Resaltar:

7 Inch Hourglass Slew Drive

,

parabolic trough Hourglass Slew Drive

,

Hourglass Worm Zero Backlash Slew Drive

7 pulgadas de reloj de arena gusano de retroceso cero tracción de aleta para la planta de energía solar parabólica



Descripción de la unidad de giro de engranaje de gusano de reacción negativa cero



Las unidades giratorias de engranajes de gusano de reacción negativa cero se utilizan principalmente en aplicaciones CSP como parabólicas o de canal,Es un tipo de sistema de condensador de calor que puede absorber el calor de un determinado producto químico y transferir el calor a la electricidad.



Nombre del producto VE7

Velocidad de salida normal: 0,03 RPM

Torque de salida normal: 7320 N.m

El par de salida máximo: 10980 N.m

El momento de inclinación y el par: 8 kNm

Torque de retención: 39 kN.m.

Carga axial estática: 30 kN
Carga radial estática: 100 kN
Proporción de accionamiento giratorio: 51:1
Se aplicará el método siguiente:
IP (clase): 66
Eficiencia: 40%
Temperatura: desde -40°C hasta +120°C


Datos sobre el rendimiento del motor del reductor
Válvulas de carga de la corriente eléctrica

Corriente normal: < 7,5 A
Potencia de salida: 126 W
Velocidad de salida: 1,6 RPM
Torque de salida: 359 N.m
El par máximo de salida: 538 N.m.
Ruido: < 65 dB



Ventajas



1. Rotación 360 grados

2. Conexión de un motor de accionamiento desde el lado izquierdo o derecho,

3Durante la instalación, no es necesario ajustar el espacio libre del engranaje; este ya está establecido por el fabricante antes de la fábrica.

4Instalación sencilla y bajo mantenimiento

5Utilización racional del espacio

6. El engranaje se bloquea automáticamente; por lo tanto, no es necesario un freno

7Método fácil y fluido de arranque y parada

8. Alta precisión


Especificaciones de la unidad de giro vertical del engranaje de gusano de reacción negativa cero



Modelo Ratio Torque de salida nominal Torque de inclinación Carga axial Carga radial Torque de retención Eficiencia Precisión Autobloqueo Peso
N.m. N.m. KN KN N.m. Grado - ¿ Qué? En kg
3" de largo 31:1 300 1500 3.6 15 7000 El 40% ≤ 01 - ¿ Qué? 13 kg de peso
5" de largo. 37:1 637.5 5000 16 27 9200 El 40% ≤ 01 - ¿ Qué? 18 kg
7" de largo. 57:1 1750 7000 34 58 13200 El 40% ≤ 01 - ¿ Qué? 28 kg de peso
8" de largo 51:1 2250 11200 50 80 20400 El 40% ≤ 01 - ¿ Qué? 35 kg de peso
9" de largo 61:1 4300 16000 60 130 27200 El 40% ≤ 01 - ¿ Qué? 51 kg
12" de largo. 78:1 5600 25000 77 190 40560 El 40% ≤ 01 - ¿ Qué? 61 kg
14" de largo. 85:1 6750 48000 110 230 44200 El 40% ≤ 01 - ¿ Qué? 78 kg de peso
17" de largo. 102:1 9460 67000 142 390 53040 El 40% ≤ 01 - ¿ Qué? 105 kg de peso
21" de largo 125:1 16000 89000 337 640 65000 El 40% ≤ 01 - ¿ Qué? El peso total es de:
25" de largo 150:1 21450 112000 476 950 89000 El 40% ≤ 01 - ¿ Qué? 244 kg



Ámbito de aplicación



Las aplicaciones típicas incluyen rastreadores solares, turbinas eólicas, antenas para satélites y radares, grúas de camiones, ascensores de hombres, equipos de servicios públicos, accesorios de equipos hidráulicos, equipos de herramientas de aceite, manipuladores de neumáticos,excavadora, y ascensores de automóviles.
