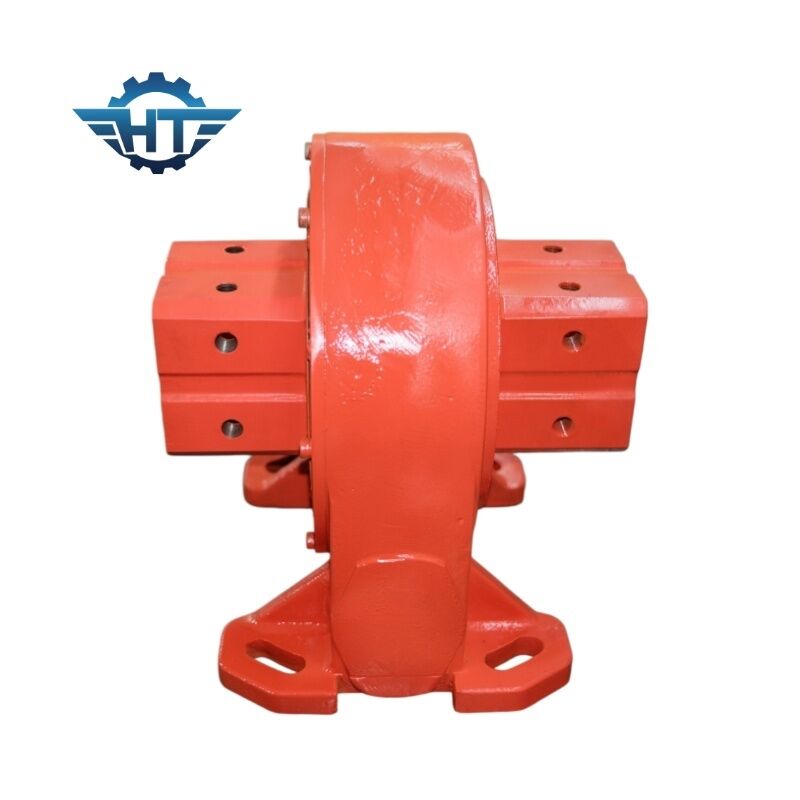

Dispositivo de giro de engranaje de gusano de bloqueo automático para equipos solares e industriales

Dispositivo de giro de engranaje de gusano de bloqueo automático para equipos solares e industriales

Descripción

Una unidad de giro de engranajes de gusano es una solución de transmisión rotativa compacta diseñada para proporcionar una rotación controlada, un alto par de salida y un soporte de carga confiable en una amplia gama de sistemas mecánicos.Incluye un rodamiento giratorio, el mecanismo de engranaje de gusano, la carcasa, los rodamientos, los tornillos y otros componentes mecánicos en una unidad de accionamiento compacta.

Con su alta capacidad de par, capacidad de bloqueo automático, estructura compacta y posicionamiento preciso,el accionamiento giratorio del engranaje de gusano es particularmente adecuado para aplicaciones que requieren un movimiento rotativo controlado y una carga estable.

Para aplicaciones de seguimiento solar, el accionamiento de giro se puede combinar con un motor de engranaje planetario de CC o motor de engranaje CA para proporcionar un movimiento de azimut o elevación confiable.En maquinaria para la construcción y la industria, también puede ser accionado por un motor hidráulico para aplicaciones rotativas de alta carga.

¿Cómo funciona un motor giratorio?

El mecanismo de engranaje de gusano transfiere la potencia del motor o hidráulica al anillo giratorio, convirtiendo la rotación de entrada en un movimiento rotatorio controlado.La transmisión de engranajes de gusano proporciona una alta relación de reducción dentro de una carcasa relativamente compacta.

Una de las principales ventajas es su característica de bloqueo automático, que, cuando se selecciona adecuadamente para la aplicación, puede resistir la rotación inversa causada por cargas externas,ayuda a mantener la posición requerida cuando el motor no está funcionando.

Esto hace que las unidades de tracción de engranajes de gusano sean adecuadas para equipos expuestos a cargas cambiantes, vibraciones, fuerzas del viento o requisitos de posicionamiento.

Parámetros de las unidades giratorias modelo VE

Características clave de la unidad giratoria de engranaje de gusano VE

1. Alto par y capacidad de carga

La serie VE está diseñada para transmitir un par de salida alto mientras soporta cargas axiales y radiales significativas.Los diferentes tamaños de accionamiento permiten a los ingenieros seleccionar una configuración adecuada según el par requerido, momento de vuelco y cargas estructurales.

2Diseño de engranaje de gusano de bloqueo automático

La transmisión del engranaje de gusano puede proporcionar una función de bloqueo automático en condiciones de funcionamiento adecuadas.Esto ayuda a mantener la posición de la estructura impulsada sin energía del motor continua y es especialmente útil para el seguimiento solar y equipos de posicionamiento.

3Posicionamiento rotativo preciso

Con una precisión de posicionamiento de rotación de hasta ≤ 0,1°, el accionamiento giratorio puede utilizarse en aplicaciones donde es importante un movimiento angular controlado, incluidos los rastreadores solares,Equipo de posicionamiento de antenas, y máquinas giratorias industriales.

4Construcción integrada compacta

El anillo de giro, el mecanismo de engranaje de gusano, la carcasa, los rodamientos y los componentes de montaje están integrados en un conjunto de accionamiento compacto.Este diseño simplifica la instalación y puede reducir el espacio necesario para el sistema de transmisión rotativo.

5Diseño sellado y resistente a la corrosión

La carcasa cerrada ayuda a proteger los componentes internos de la transmisión del polvo, la humedad y otros contaminantes ambientales.La unidad puede configurarse para aplicaciones al aire libre donde se requieren protección del medio ambiente y fiabilidad mecánica a largo plazo.

6Configuración de unidades múltiples

Dependiendo de la aplicación, el accionamiento giratorio se puede suministrar con diferentes soluciones de accionamiento, incluidos los motores de engranaje de CC, los motores de engranaje de CA y los motores hidráulicos.Esto proporciona flexibilidad para los sistemas de seguimiento solar, maquinaria móvil y equipos industriales.

Dispositivo giratorio de engranajes de gusano para sistemas de seguimiento solar

El seguimiento solar es una de las aplicaciones más ampliamente utilizadas para las unidades de tracción de engranajes de gusano.Un rastreador solar controla la posición angular de los módulos fotovoltaicos para que los paneles puedan seguir el movimiento del sol durante todo el día..

El tamaño adecuado de la unidad de deslizamiento depende de algo más que de la sola área del panel.

• Área total de los módulos fotovoltaicos

• Peso de la estructura del rastreador

• Número y disposición de los módulos

• Desviación del centro de gravedad

• Carga y velocidad del viento de supervivencia

• Precisión de seguimiento requerida

• Velocidad de funcionamiento

• Torque de retención requerido

• Orientación de la instalación

• Condiciones ambientales locales

Como referencia general, pueden considerarse para la selección preliminar las siguientes zonas de paneles solares:

Estos valores son sólo para referencia preliminar. La selección final de la unidad de trazado del trazador solar debe basarse en las condiciones de carga mecánica completa y no solo en el área del panel.

Dispositivo de giro del engranaje de gusano paraAplicaciones industriales

Además de los sistemas de seguimiento fotovoltaicos, los accionamientos de giro de engranajes de gusano son ampliamente aplicables a equipos que requieren un movimiento rotativo controlado y una gran capacidad de carga.

Las aplicaciones típicas incluyen:

• Sistemas de seguimiento solar

• Equipo de energía eólica

• Sistemas de posicionamiento por satélite y por antena

• Granas y equipos de elevación para camiones

• Plataformas de trabajo aéreas

• Máquinas y aparatos de construcción

• Equipo portuario y marítimo

• Máquinas y aparatos para la minería

• Equipo metalúrgico

• Equipo de producción de acero

• Máquinas y aparatos agrícolas

• Equipo de tratamiento de aguas residuales y aguas residuales

• Equipo de manipulación de materiales y de posicionamiento rotativo

Para aplicaciones hidráulicas, el accionamiento giratorio se puede combinar con un motor hidráulico para crear un sistema de accionamiento giratorio hidráulico compacto para maquinaria pesada.

¿Por qué elegir un accionamiento giratorio de engranajes de gusano?

En comparación con las transmisiones rotativas convencionales, una transmisión giratoria integrada ofrece las ventajas de una transmisión de par elevado, una instalación compacta, una rotación controlada, una capacidad de carga,y la integración simplificada del sistema.

Para los fabricantes de rastreadores solares e integradores de equipos, la serie VE ofrece múltiples tamaños y proporciones de engranajes para adaptarse a diferentes configuraciones de rastreadores y requisitos de carga.La unidad también se puede personalizar con motores adecuados, interfaces de montaje y otras configuraciones según los requisitos del proyecto.

Apoyo para la selección de accionamiento giratorio

La selección de un accionamiento giratorio debe basarse en la aplicación real en lugar de depender sólo del diámetro del accionamiento o el área del panel solar.momento de inclinación, el par de retención, la carga axial, la carga radial, la velocidad de rotación y las condiciones ambientales para recomendar un modelo adecuado.

Para los proyectos de seguimiento solar, por favor proporcione la cantidad y las dimensiones del panel, el tamaño y el peso de la estructura del seguimiento, el centro de gravedad, las condiciones del viento y el ángulo de seguimiento requerido.Esta información permite seleccionar con mayor precisión el accionamiento giratorio para la estructura de seguimiento completa.
