Datos del producto:
|
| Modelo: | SE 1 pulgada | Sensores de pasillo: | opcional |
|---|---|---|---|
| Velocidad: | 0.03~1 RPM | Ratio del engranaje: | 32:1 |
| Clase del IP: | IP66 | Par de sujeción posterior: | 1850 millas náuticas |
| Inclinación del esfuerzo de torsión: | 320 millas náuticas | Código del HS: | 8483409090 |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano 1RPM,Impulsión IP66 de la ciénaga del engranaje de gusano,Impulsión del transporte de la matanza IP66 |
||

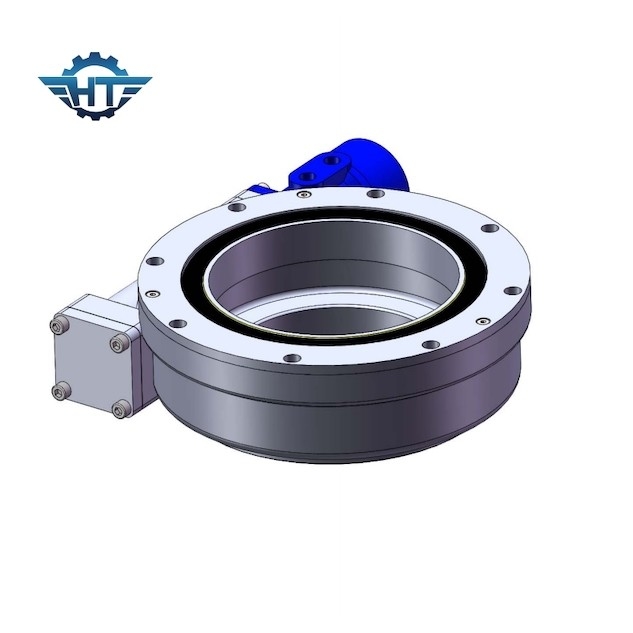

Pequeña impulsión de la matanza de la impulsión del gusano SE1 para el sistema de seguimiento del panel de la energía solar
La ciénaga del engranaje de gusano conduce la introducción
Una impulsión de la matanza puede apoyar una carga pesada pero de lento-torneado, a menudo una plataforma horizontal tal como una grúa convencional, un yarder del oscilación, o la plataforma del viento-revestimiento de un molino de viento de horizontal-AXIS. Ahora, es ampliamente utilizada en energía solar: sistema de seguimiento solar del solo eje, sistema de seguimiento solar del eje dual, energía solar concentrada, fresnel, torre del calor e incluso en antena.
El gusano helicoidal del engranaje y del reloj de arena hacer que alcanza el contacto de diente multi, que lo hizo puede llevar la fuerza axial, la fuerza radial y el momento inclinable al mismo tiempo.

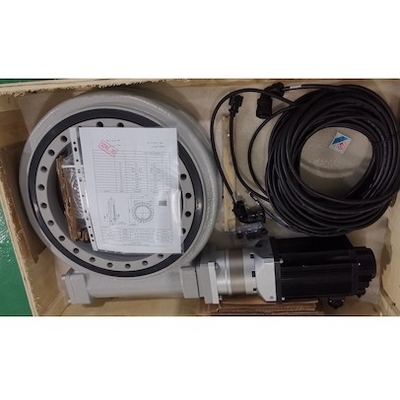

Motor del engranaje impulsor de la matanza
El motor a juego será seleccionado sobre la base de las demandas técnicas y de los requisitos de diversos clientes
| Voltaje | de potencia de salida | velocidad de la salida | impermeabilización del agua |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Observación | Los motores especiales se pueden modificar para requisitos particulares por sus requisitos. | ||
| La caja del codificador y de engranajes puede ser fijada. | |||
| La caja de cambios planetaria se podía hacer juego sobre la base de demandas diffenent | |||
Ventajas
Nuestro equipo técnico profesional puede proporcionar soluciones convenientes de la impulsión de la matanza según su petición detallada.
Podemos proporcionar impulsiones de la matanza, diferentes tipos de motores, codificadores, los sensores del pasillo y también los reguladores
Podemos proporcionar la guía de instalación, sugerencias del arreglo del sistema de seguimiento
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí |
204 |
Usos
Sistemas de seguimiento fotovoltaicos
Los principios de diseño de sistemas de seguimiento fotovoltaicos no son complicados. Puesto que el ángulo de la irradiación del sol está cambiando constantemente, los paneles fotovoltaicos fijos tradicionales son no más “objetos muertos” después de usar la tecnología de seguimiento. Por el contrario, pueden perseguir el sol como los girasoles y aumentar la cantidad de radiación solar recibió, de tal modo mejorando la producción de energía total de la central eléctrica.
