Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Eficacia: | el 40% | Tipo: | Serie horizontal |
| Uso: | Planta solar | Servicio del OEM: | Disponible |
| Lugar del origen: | Changzhou, China | Conductor: | motores de 24V DC |
| Resaltar: | 9 pulgadas de gusano del engranaje de impulsión de la ciénaga,Impulsión 24VDC de la ciénaga del engranaje de gusano,Motor 24VDC que gira a Ring Drive |
||

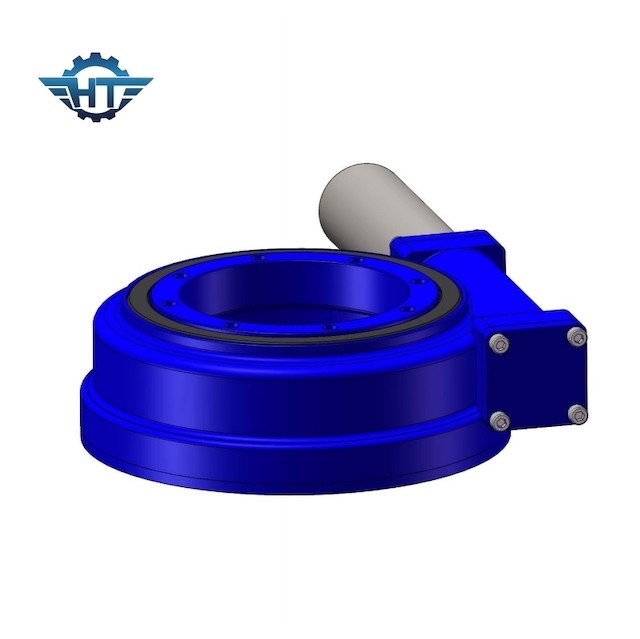

Motores de pasos, conductores y codificadores de la matanza Ring Drive With 24V DC para la planta solar

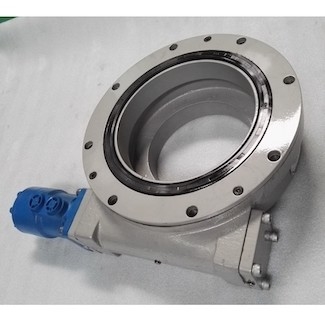

Descripción de la matanza Ring Drive
¿Cuál es una impulsión de la matanza?
Una impulsión de la matanza (o mató la impulsión para el cortocircuito) es una completa, listo para instalar el sistema que consiste en un anillo de la matanza de la bola o del rodillo (transporte), el gusano, y la vivienda totalmente incluida. Puede ser modificada para requisitos particulares con las cajas de cambios planetarias hidráulicas o eléctricas con el grado a elección del IP basado en diversos usos y la demanda de clientes. Tiene las características de la protección contra la corrosión, de la alta carga, y de la alta precisión.
El dispositivo rotatorio de seguimiento solar de la impulsión adopta el transporte de la matanza y la estructura anular del gusano, que puede alcanzar el contacto del multi-diente, tiene las características del esfuerzo de torsión grande de la transmisión y de la operación estable; puede soportar radial grande y las cargas axiales y el esfuerzo de torsión fuerte del vuelco (resistencia del anti-viento) está siendo ampliamente utilizados en sistemas de seguimiento solares de la producción de energía fotovoltaica y otras nuevas industrias energéticas de los clientes nacionales y extranjeros.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Ventajas
El hangtuo de Changzhou utiliza una tecnología del doble-sobre para producir una impulsión de la matanza con tecnología del gusano de la anillo-herida como los medios más importantes de maximizar la carga y de mejorar eficacia y exactitud de la transmisión. Cuando el gusano se involucra con el transporte de la matanza, el compromiso del multi-diente puede ser alcanzado, y cuando se dedica el gusano, solamente el compromiso del uno-diente puede ser alcanzado. El compromiso creciente de la superficie del diente de los 5 a 11 dientes aumenta así grandemente la fuerza y el poder de la transmisión. Nuestra gama de impulsión de la ciénaga está disponible en varias series y cubre una amplia gama de modelos. Las dimensiones de la gama y de la instalación de funcionamiento pueden cubrir las necesidades de diversos usos. Actualmente, nuestros productos se pueden dividir en 9 modelos básicos, el diámetro de las gamas de la alcantarilla a partir 75m m hasta 800m m. La gama de la carga es de 6kNm a 220kNm, la salida del esfuerzo de torsión es de 200Nm a 63kNm, el esfuerzo de torsión de torneado es de 500Nm a 271kNm, y el ratio de reducción de la transmisión es de 30:1 a 156600: 1. El método de la instalación puede ser horizontal, vertical o multiaxial.
Usted puede pedir un tipo básico (engranaje abierto) o un tipo completamente incluido. También ofrecemos una impulsión con dos ejes de la ciénaga (la sola impulsión rotatoria gira simultáneamente en ambas direcciones) y una impulsión dual del solo-eje (dos gusanos de la impulsión conducir lo mismo que giran concerniente un solo eje).
Los usos típicos de la impulsión de la ciénaga incluyen plantas de energía solar, las turbinas de viento, las grúas del camión, los vehículos del trabajo aéreo, el equipo para uso general, el equipo hidráulico, el equipo del petróleo, el equipo de dirección de la rueda, los excavadores, y el equipo de elevación automático. Hay muchos otros usos que no se han enumerado exhaustivo, pues la impulsión de la matanza es la mejor opción para los usos que ofrecen altas cargas y el alto esfuerzo de torsión en la misma transmisión.
Nosotros producir muchos diversos tipos de impulsiones de la ciénaga y ofrecer muchos tipos de impulsiones de la ciénaga y de componentes impulsores. Nuestras impulsiones de la ciénaga pueden ser de autoretención o detrás-impulsión. La impulsión de autoretención de la ciénaga no invierte cuando la fuerza reversa se transmite del anillo de la matanza al gusano, y no hay necesidad de instalar un freno separado. En vez de autoretención, puede ser conducida en revés. Para los usos hidráulicos, suministramos los motores hidráulicos a nuestros clientes. Para el equipo eléctrico, podemos suministrar las cajas de cambios y los diversos motores para nuestros clientes.
