Datos del producto:
|
Modelo: | 5 pulgadas horizontales | Ratio del engranaje: | 37:1 |
---|---|---|---|
Uso: | Pequeño excavador industrial | Lugar de origen: | Changzhou, China |
Certificados: | ISO9001, CE | Característica: | Solo AXIS |
Lubrique: | 5 años internos | Dirección de la carga: | Axial |
Contragolpe: | 0,1 grados | ||
Resaltar: | Excavador industrial Small Slew Drive,Pequeña impulsión solo AXIS de la ciénaga,Impulsión industrial de Single Axis Slew del excavador |

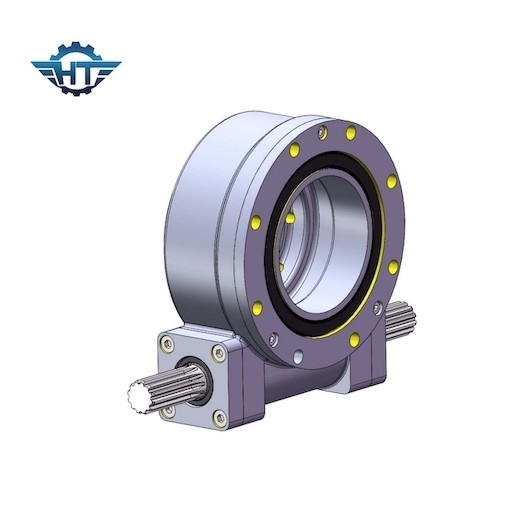

El pequeño solo eje del gusano SE5 mató la impulsión con el motor hidráulico para el excavador industrial
Pequeño excavador industrial Slewing Drives
Un dispositivo rotatorio de la impulsión para la maquinaria de construcción pertenece al campo técnico de la maquinaria y del equipo de construcción, e incluye un engranaje, la parte inferior del engranaje está conectada fijo con un eje de salida, un extremo del eje de salida lejos del engranaje está conectado rotativo con un embase a través de un transporte unidireccional, una barra de la impulsión se arregla en el lado del engranaje, y un lado externo del engranaje se proporciona el engranaje de anillo enreda con los dientes de conducción elástico dispuestos en el lado de la barra de conducción. Un extremo de la barra de conducción está conectado con un mecanismo de arrastre, y el otro extremo está conectado con un mecanismo del reset. Proporciona un modo de transmisión intermitente altamente posible para la maquinaria y el equipo de construcción. Las ventajas de la alta precisión de la transmisión y de la estructura simple.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Nuestras ventajas
1. La rueda de gusano del reloj de arena proporciona más contacto de diente, para asegurar un esfuerzo de torsión más alto
2. característica de autoretención para aumentar el factor de la estabilidad y de seguridad
3. fácil instale, fácil mantener, y ahorra el considerable espacio de la instalación.
4. el engranaje y la alcantarilla de la matanza endurecen aumento de la tecnología de proceso el curso de la vida de la impulsión de la ciénaga
6. Custom design está disponible
Usos
Acoplamiento del seguimiento de solo-AXIS
Típicamente, las granjas solares tienen órdenes múltiples de células que actúen en synchrony, con una palanca que empuje los órdenes juntos. Una manija se fija en el eje de rotación de cada placa de la batería, y el otro extremo de la manija está conectado con el vínculo de control.
A diferencia de los dispositivos que concentran y de calor-recogidas, los órdenes de célula solar (no-que concentran el tipo) necesitan ser seguidos exactamente, y el efecto de algunos grados no son obvios. Necesita solamente utilizar un dispositivo electromecánico para girar un ángulo durante unos minutos, y el intervalo no debe exceder 15 grados por hora. , en la mañana y la tarde, usted no necesita dar vuelta para ser perpendicular a la tierra, y usted puede volver cuando va el sol abajo.
