Datos del producto:
|
| Gamas de la matanza: | ±60° | Material: | 42CRMN, 50Mn |
|---|---|---|---|
| Uso: | Perseguidores solares | Garantía: | 10 años |
| Color: | Naranja | Tamaño: | 3 pulgadas a 25 pulgadas |
| MOTOR: | 24VDC, 220VAC | Engranaje de gusano: | Envolvente doble |
| Resaltar: | Impulsión planetaria eléctrica de la ciénaga del engranaje de gusano,220VAC mató la impulsión del engranaje,Impulsión de la ciénaga del engranaje de gusano 220VAC |
||

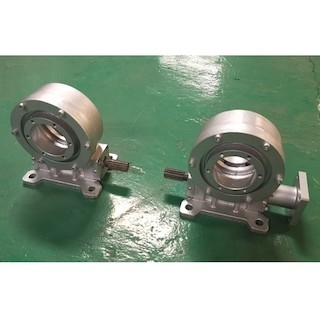

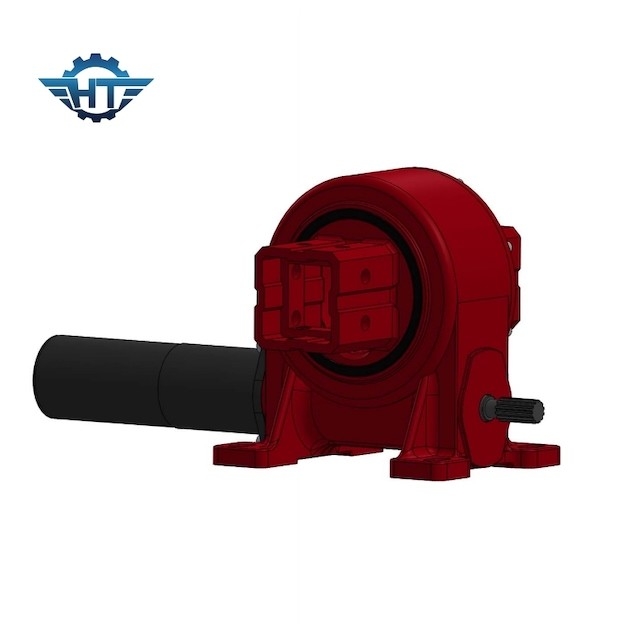

Engranaje incluido de la matanza de la casa VE8 con el motor eléctrico del engranaje planetario para los perseguidores solares
Descripción de la impulsión del engranaje de la matanza
La impulsión de seguimiento solar incluida de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, gusano que el tipo de impulsión impulsión de la matanza del etc. se basa en la estructura doble del engranaje de gusano de la envoltura, que ofreció el contacto de diente multi diseñado especialmente para conducir la alta carga. Tiene el esfuerzo de torsión inclinable fuerte del momento y función de autoretención estática.
El principio del trabajo del engranaje planetario de la caja de cambios de la reducción se hace para llevar una carga radial grande debido a la distribución proporcionada del esfuerzo de torsión. Cuál es más, nuestras impulsiones de la matanza pueden atar a los diferentes tipos de motores, motor hidráulico, 24vdc/12vdc motor eléctrico, motor servo, el motor de pasos y nosotros hacemos que todo el tamaño de la caja de cambios de la ciénaga de la serie cubra diversa necesidad y la demanda de los clientes.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Precauciones de la instalación
El transporte de la matanza lleva la mayor parte de la fuerza adicional generada por la construcción giratoria de componentes mecánicos, y los factores tales como presión grande de la carga y ambiente de trabajo duro han propuesto requisitos más altos para su funcionamiento. Para asegurar el progreso liso de las actividades de la construcción, es muy importante elegir productos que llevan de la matanza de alta calidad, y los detalles de su instalación y uso no pueden ser relajados.
1. confirme la calidad. Antes de que el transporte de la matanza esté instalado, una inspección visual cuidadosa se debe hacer para confirmar que el transporte de la matanza no ha sido dañado grandemente durante el transporte, tal como corrosión y deformación severas.
2. para arriba impurezas limpias. Cuando hay objetos extranjeros tales como partículas de la arena y limaduras del hierro dentro del transporte de la matanza, causará desgaste a los componentes adyacentes durante la operación de la máquina, la vibración aperiódica ocurrirá, y también habrá fracasos inflexibles de la rotación. Acorte la vida mecánica.
3. Asegure la precisión. Después de que las piezas estén instaladas, es necesario comprobar el contacto entre el avión que lleva de la matanza y el avión de la instalación. Si hay un hueco, el material que puede llenar el hueco se debe utilizar para llenar el hueco para evitar que el transporte de la matanza sea deformado después de que se apriete el perno.
