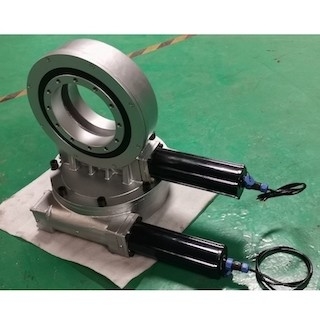

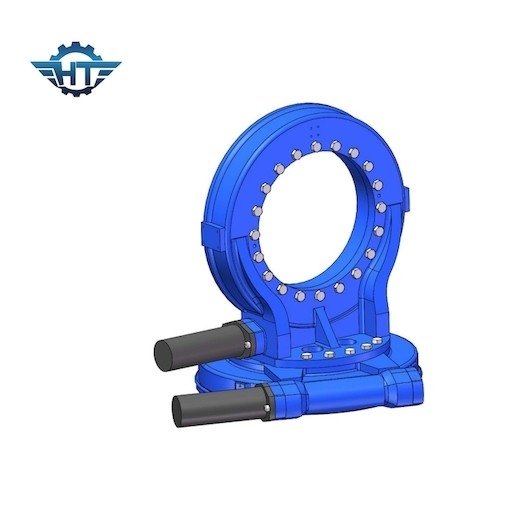

AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio

AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio
AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio

Ampliación de imagen :  AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 120~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

AXIS dual que gira el sistema de seguimiento solar del panel de Ring Drive For picovoltio

descripción
Material: 50Mn, 42CrMo Modelo: eje dual 5 pulgadas
Ratio del engranaje: 37:1 Eficacia: el 40%
Uso: sistemas de seguimiento solar Certificado: ISO9001, CE
Sitio de la instalación: Campo Abierto, Techo Plano Características: Instalación segura, rápida
Resaltar:

Impulsión dual del anillo de la matanza de AXIS

,

Impulsión del anillo de la matanza del panel del picovoltio

,

Anillo de la ciénaga de la impulsión del gusano del panel del picovoltio

Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas con el motor del engranaje 24VDC para el solo sistema de seguimiento solar de AXIS



Pequeña descripción de la impulsión de la ciénaga



La impulsión de la matanza es un nuevo tipo de producto de la matanza, llamó generalmente el transporte de la matanza, que se compone generalmente de gusano, del engranaje, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base están girando los transportes, pueden llevar la fuerza axial, fuerza radial y del vuelco momento al mismo tiempo. Comparado con los productos tradicionales de la matanza, el nuevo dispositivo de la impulsión de la matanza tiene las características de la instalación conveniente, del mantenimiento conveniente y del espacio de una instalación más grande.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Usos



Nuestras unidades de la matanza de dual-AXIS generan el esfuerzo de torsión girando cerca de dos hachas independientemente separadas, permitiendo la transmisión estable y de alta precisión sobre una amplia gama. Los usos incluyen perseguidores solares, los helióstatos, el photovoltaics concentrado (CPV), y las antenas por satélite y de radio.
