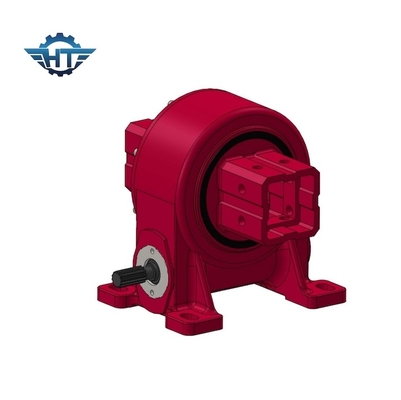

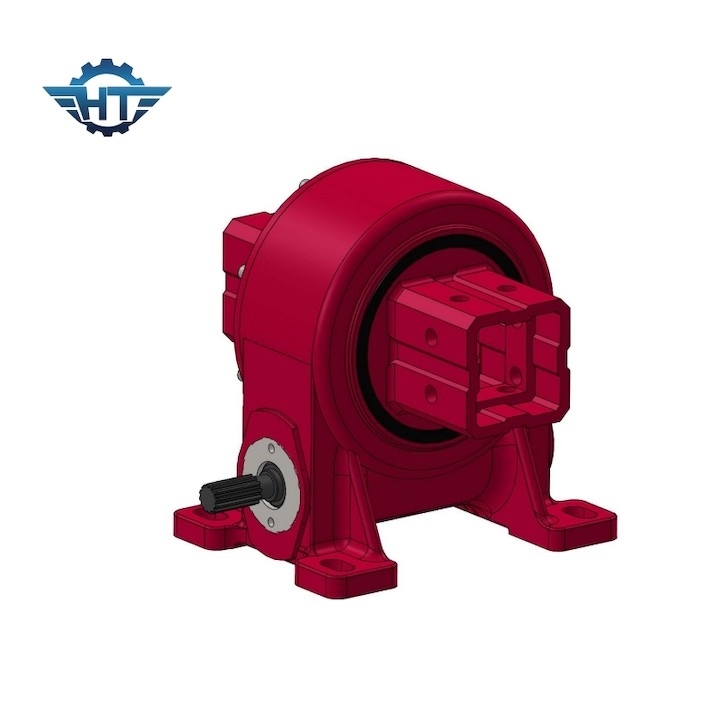

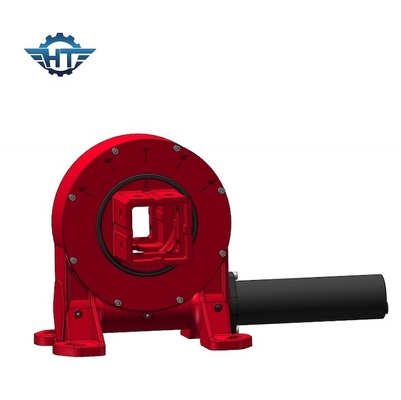

VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano

VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano
VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano

Ampliación de imagen :  VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano

Datos del producto:
Lugar de origen: China.
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 280~504 / pc
Detalles de empaquetado: Cajas de madera contrachapada
Tiempo de entrega: 15 a 45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 piezas al mes

VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano

descripción
Certificados: ISO9001, CE Instalación: Válvulas de acoplamiento
Tiempo de vida: 30 años Fuente de alimentación: 24 VDC
Proteja: Protección IP66 Proteger la característica: Incluido
Color estándar: Según lo solicitado Utilización: Rastreadores solares optimizados
Resaltar:

Dispositivo de engranaje de gusano de eje único

,

Dispositivo de engranajes de 24 V

,

Dispositivo de engranaje de eje único

VE5 Eje único 24V Motor eléctrico planetario con engranaje de gusano



Descripción de la unidad de engranaje de gusano



Un engranaje de gusano, también conocido como un motor de gusano, es un sistema de engranajes mecánicos que consiste en una rueda dentada, llamada el engranaje de gusano, en malla con un engranaje en espiral similar a un tornillo, llamado el gusano.El engranaje del gusano se parece a un hilo de tornillo, mientras que el engranaje de gusano se asemeja a un engranaje cilíndrico con dientes que se envuelven a su alrededor.

El engranaje de gusano y el gusano tienen ejes perpendiculares, y cuando el gusano se gira, se involucra con los dientes del engranaje de gusano, haciendo que también gire.El ángulo de los dientes helicoidales en el gusano crea una acción de deslizamientoLa relación de reducción está determinada por el número de dientes en el engranaje del gusano y el número de hilos en el gusano.



Parámetros de rendimiento del modelo VE



Parámetros de rendimiento del modelo VE
Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Tep de trabajo ((°C) Autobloqueo Peso (en kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 18 kg
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 32 kilos
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 65 kg
14" de largo. 12240 120 48 110 230 85:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 251 kg



Aplicaciones



Los engranajes de gusano se encuentran comúnmente en varias máquinas y equipos, incluidos los sistemas de transporte, las máquinas de embalaje, los ascensores y ascensores, los mecanismos de dirección de automóviles,y aplicaciones industriales en las que se requiere un movimiento controlado y una transmisión de par.



Características



Algunas de las ventajas de los engranajes de gusano incluyen:

Alta reducción de engranajes: Los engranajes de gusano ofrecen altas relaciones de reducción de engranajes, lo que permite una reducción significativa de la velocidad entre los ejes de entrada y salida.Esto los hace adecuados para aplicaciones donde se requiere un par elevado y una salida de baja velocidad.

Diseño compacto: La naturaleza compacta de los engranajes de gusano los hace ideales para aplicaciones donde el espacio es limitado. Su disposición axial resulta en una huella más pequeña en comparación con otros sistemas de engranajes.

Característica de bloqueo automático: Los engranajes de gusano poseen una característica de bloqueo automático, lo que significa que el engranaje de gusano no puede conducir fácilmente al gusano.Esta característica hace que los engranajes de gusano sean útiles en aplicaciones donde es necesario mantener la posición o evitar la conducción hacia atrás.

Alta resistencia a la carga de choque: Los engranajes de gusano son capaces de manejar cargas de choque altas debido al gran área de contacto entre los dientes del gusano y el engranaje de gusano.Esto los hace adecuados para aplicaciones pesadas.
