Datos del producto:
|
| Materiales: | 50Mn, 42CrMo | Modelo: | VE9” |
|---|---|---|---|
| Estructura: | Engranaje de gusano | Fijación del uno mismo: | cerradura reversa del uno mismo |
| Uso: | Solo sistema de seguimiento horizontal de AXIS | Contragolpe: | Pequeño |
| Eficacia: | el 40% | Color estándar: | RAL 9006 |
| Resaltar: | VE9 mató la impulsión del engranaje,Impulsión horizontal del engranaje de la ciénaga,Sola AXIS impulsión de la matanza de 12*12 |
||

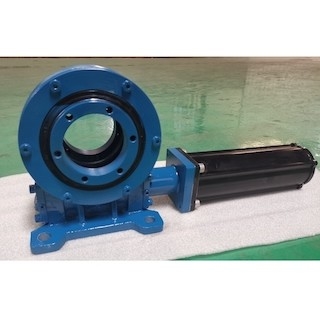

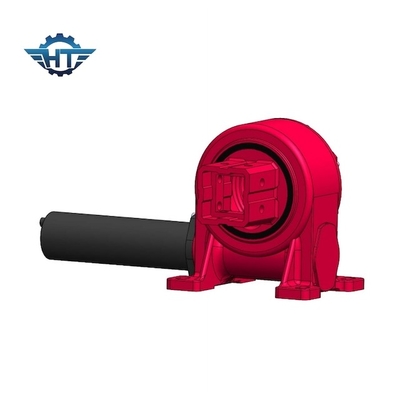

VE9 mató la impulsión del engranaje con la talla 12*12 del tubo para el solo sistema de seguimiento horizontal de AXIS
Descripción de la impulsión de la ciénaga del tubo del esfuerzo de torsión 12*12
Como proveedor de la solución para las impulsiones de la matanza en sistemas de seguimiento solares, continuamos mejorando y desarrollando productos para asegurar la innovación tecnológica continua. En el futuro, continuaremos adhiriéndose al principio de cliente primero, y utilizamos los productos eficientes y confiables y los servicios para ayudar a aumentar los ingresos de la producción de energía de las centrales eléctricas fotovoltaicas.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Applicatons
Sistema de seguimiento solar del solo eje plano
Sistema de seguimiento solar inclinado del solo eje
CSP, fresnel, amortiguador parabólico
El solo sistema de seguimiento del eje incluye el solo eje plano y el solo eje inclinado.
