Datos del producto:
|
| Nombre de producto: | Engranaje dual de la matanza de SDE3 AXIS | Certificados: | CE, ISO9001 |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Estructura: | Gusano y engranaje |
| Uso: | Perseguidores solares | Proteja: | IP66 |
| Color: | plata | Garantía: | 3~5 años |
| Resaltar: | Impulsión solar dual de la ciénaga del perseguidor de AXIS,Motor impulsor de la ciénaga de CSP,Impulsión solar de la ciénaga de CSP |
||

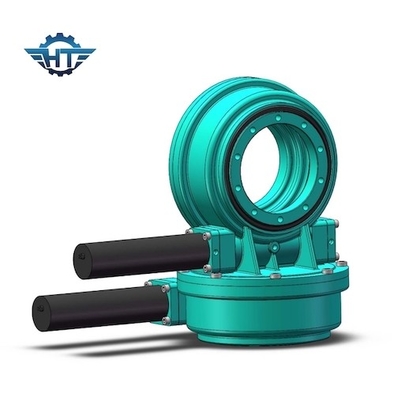

El pequeño perseguidor solar dual de AXIS mató la impulsión con el gusano doble del sobre y el engranaje helicoidal para solar
Descripción
La impulsión de la matanza del engranaje de gusano, también conocida como reductor, es ampliamente utilizada en productos mecánicos. Según sus ocasiones y campos del uso, sus funciones específicas y las funciones son principalmente decelerar, aumentar el esfuerzo de torsión, reducir la inercia del mecanismo móvil, y cierran el mecanismo, reducir costes de producción del producto, y optimizan diseño mecánico de la estructura.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Características del motor del engranaje planetario
1. Diámetro del motor: 22m m, 32m m, 42m m, 52m m, 60m m, 80m m, 90m m, 105m m, 120m m
2. Poder: 10w a 900W
3. Voltaje: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Ratio de la velocidad: 3.7-307.5
5. Opcional: caja de engranajes, regulador de la velocidad, codificador, fuente de alimentación
6. Altas formalidad y confiabilidad
Uso
El dispositivo de la impulsión de la matanza de dual-AXIS se aplica al sistema de seguimiento solar de dual-AXIS. El dispositivo vertical-horizontal de la impulsión de la matanza tiene las ventajas de la estructura compacta y el seguimiento omnidireccional de la trayectoria del sol, que hace dual-AXIS el sistema de seguimiento solar tiene un espacio de trabajo más grande y un mejor funcionamiento de seguimiento. Alta rigidez, consumo de energía baja, pequeño esfuerzo de torsión que comienza e inercia baja.
